Einleitung
Volle Reichweite. Vollständige Automatisierung.

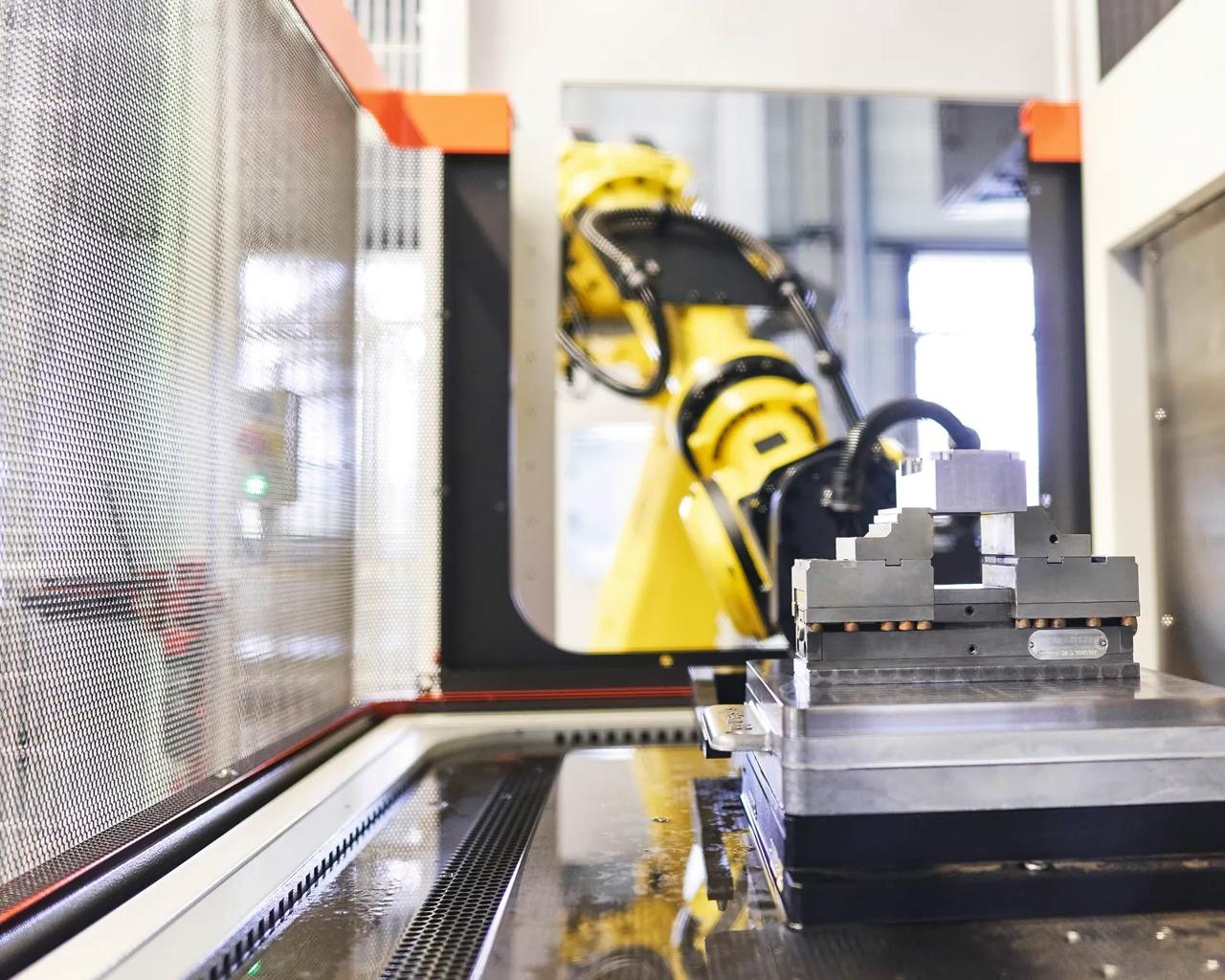

Der SYSTEM 3R Transformer 6-Achs-Roboter bewegt Lasten von 70 bis 700 kg und erreicht radial bis zu 3'400 mm. So richtet er Werkstücke komplex aus und lädt sie von mehreren Seiten in Ihrer gesamten Fertigungszelle. Er ist markenunabhängig und kompatibel mit Fräs-, Funkenerosions-, Laser-, CMM- und Reinigungsanlagen. Der Transformer läuft rund um die Uhr unbeaufsichtigt und WorkShopManager steuert ihn.
Automation
Highlights
Das System ist modular und skalierbar von 1 bis 12 Maschinen. Die markenunabhängige, offene Architektur verbindet Fräsen, Funkenerosion, Laserbearbeitung, Koordinatenmesstechnik und Reinigung in einer Zelle. WorkShopManager 5 steuert das System und ermöglicht eine unterbrechungsfreie, unbemannte Produktion.
In Zahlen
700 kg
max. Traglast, langer Hub von 1'500 mm
12 mc
12-Maschinen-Bedienung
24/7
Einstieg in die 24/7-Automatisierung
5 sys
unterstützte Tooling-Systeme
Kundenspezifische Lösungen

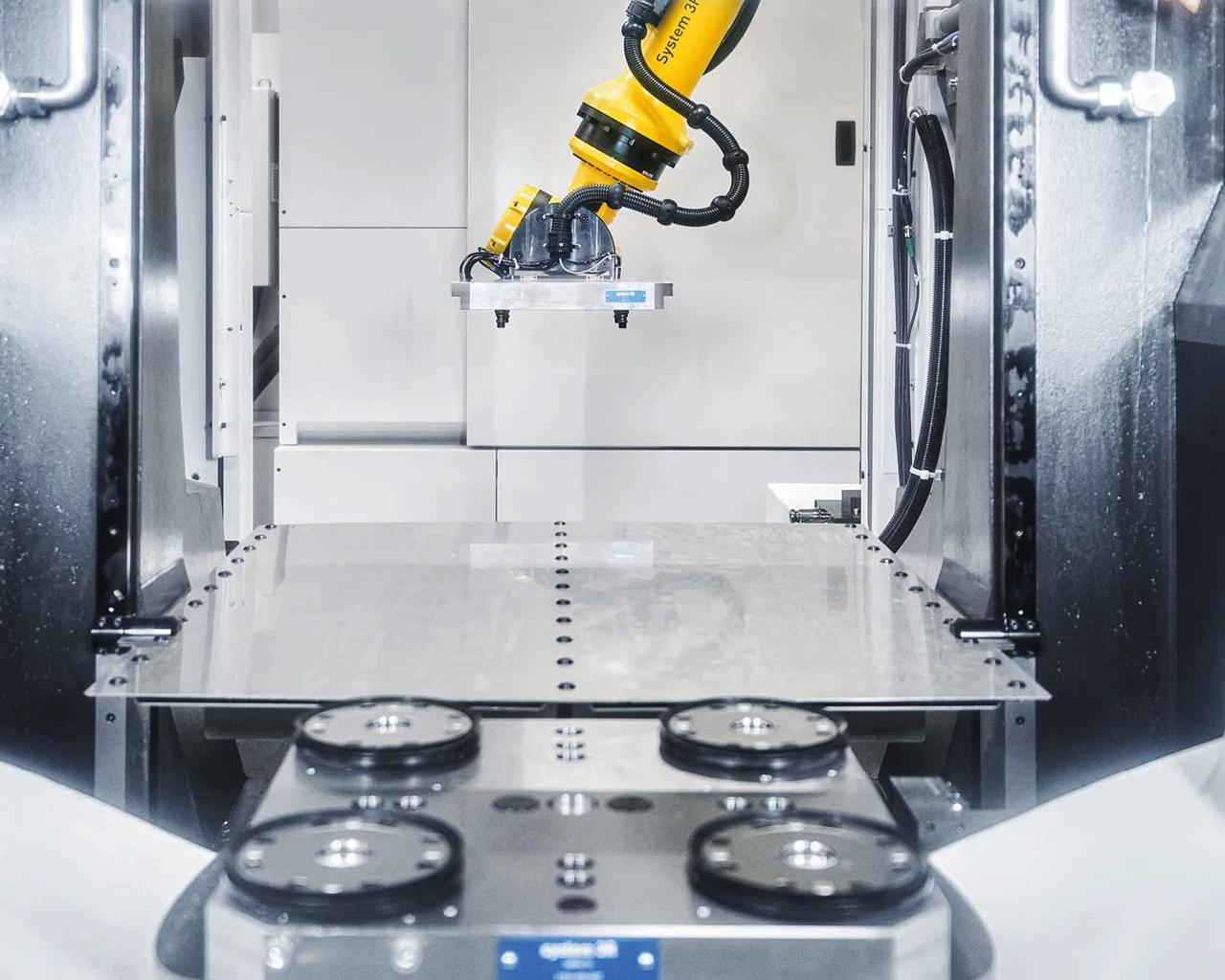

Fräsanwendung
- Modell 360 – stationärer Roboter
- Fräsmaschine
- Regalmagazine
- Belade-/Schaltstation
Optionen
Beladestation 1
Beladestation 1
Spezifikationen
Hauptspezifikationen
- Nutzlast
- 70, 165, 210, 360, 700 kg
- Max. X-Hub
- 70 kg = 2'050 mm, 165 bis 360 kg = 2'655 mm, 700 kg = 2'832 mm
- Max. Z-Hub
- 1'400 mm
- Max. C-Rotation
- 360 bis 370°
- Stationäre Zelle, maximale Anzahl an Maschinen
- Bis zu 3
- Linearzelle, maximale Anzahl an Maschinen
- Bis zu 12
- Schienentyp
- Standard, schwer
- Max. Schienenlänge
- Die Standardversion hat 20 m, die schwere Version 30 m.
- Max. Transportgewicht (Palette und Werkstück)
- Die Modelle sind in den Gewichtsklassen 70 kg, 165 kg, 210 kg, 360 kg und 700 kg erhältlich.
Zubehör
- LFT Halbregalmagazin, max. Palettengrösse
- 850 × 550 mm
- LFT Vollregalmagazin, max. Palettengrösse
- 850 × 800 mm
- Halbregalmagazin, max. Palettengrösse
- 480 × 400 mm
- Vollregalmagazin, max. Palettengrösse
- 700 × 450 mm
- Rotationsmagazin, max. Palettengrösse
- 320 × 320 mm
- Mehrfach-Beladestation
- abhängig von Tooling und Anzahl an Positionen
- LFT-Beladestation
- 850 × 800 mm
- Beladestation
- max. 200 kg, 450 × 450 mm
- Lade-/Schaltstation
- 570 × 570 mm
- Reinigungsmaschine
- max. 200 kg, 500 × 500 mm
Software
Software
WorkShopManager 5
Die Plattform bündelt Aufträge, Terminplanung, Automation und Überwachung der Produktion.
