System 3R WorkPal 1

設計用於自動更換機器工作臺上夾頭中的托盤，包括銑床、放電加工機、線切割機、雷射機或磨床。

自動化成就了簡單

WorkPal 1 整面玻璃門設計，最大限度地開放進入存取物料庫。托盤的裝卸超方便

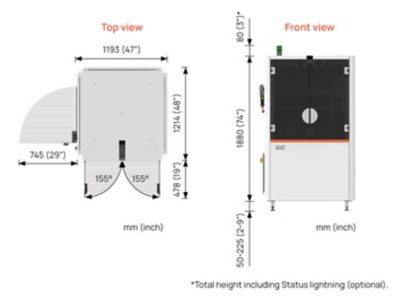

最小的佔地面積

WorkPal 1 是一個需要最小占地面積的托盤交換裝置

不同的產品應用

線割機應用

銑床應用

雷射應用

最大 50 公斤處理總重量，以及長衝程 1450 mm

WorkPal 1 可以舉起和處理總重 50 公斤，包括夾爪、托盤和工件。

WorkPal 1 最多可以服務一台機器

WorkPal 1 相容各種技術，如放電加工機、線切割機、銑床、雷射和磨床。

支援性的夾治具系統

WorkPal 1 支持物料庫的 1 個夾治具系統。有 20 種不同的夾治具系統可以事先準備，給物料庫使用。

WorkPal 1 是踏入 24 小時自動化生產的第一步

準備額外一個班次，確保全年無休的生產。

根據您的需求配置物料庫的數種方式

下載型錄

線切割機的傾斜夾爪

下載型錄

線切割機的 B-軸

下載型錄

Magazine capacity/application	Pallet system	No of positions
Table chuck – milling, grinding or EDM	Macro 54 & 70	24, 40 or 60
	Macro with chip guard	24
	MacroPT	60
	Matrix 110	20
	GPS 70	24, 40 or 60
	GPS 120	20
	Macro Ø 116	20
	MacroMagnum	6, 10 or 12
	Matrix 142	6, 10 or 12
	GPS 240	7
	Dynafix	5
	UPC (fork gripper or RCS)	4
	ITS 50	24, 40 or 60
	ITS 148	6, 10 or 12
Table chuck - wire EDM	Macro WEDM	12
	MacroTwin WEDM	4
	PSW (RDS grippper)	12
Wire EDM B-axis	Macro 54 & 70	12, 24 or 40
Wire EDM B-axis	ITS 50	12, 24 or 40
