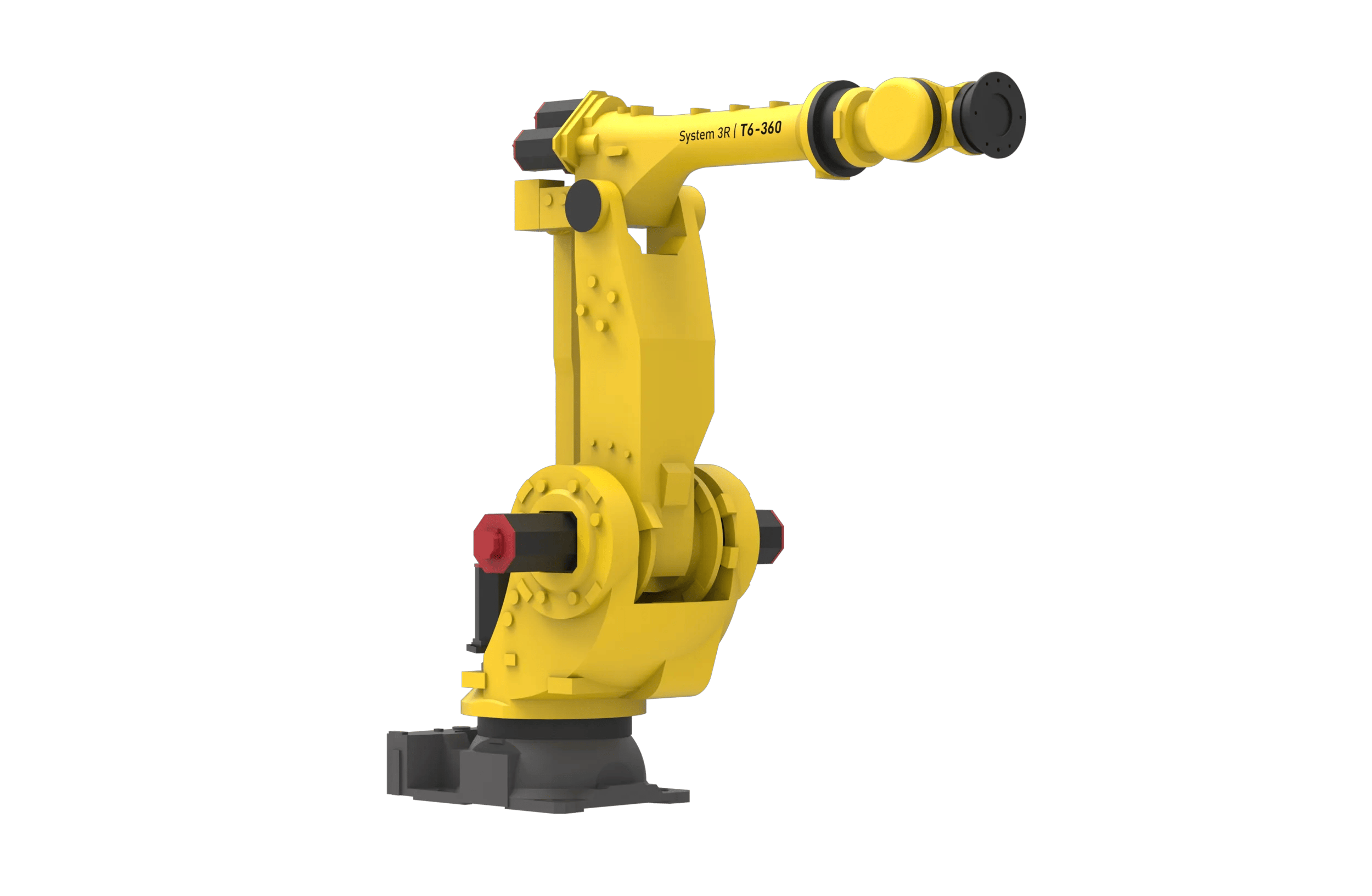

Robot 6 axes Transformer

Portée maximale. Automatisation totale.

Le System 3R Transformer 6 AXES prend en charge des charges de 70 à 700 kg. Il offre une portée radiale pouvant atteindre 3 400 mm. Il gère ainsi des orientations complexes de pièces et des chargements sur plusieurs faces dans l’ensemble de votre cellule. Il est indépendant de toute marque et compatible avec le fraisage, l’usinage par électroérosion, le laser, les machines à mesurer tridimensionnelles (MMT) et le nettoyage. Il fonctionne sans surveillance 24:00, géré par WorkShopManager.

Automation

Points forts

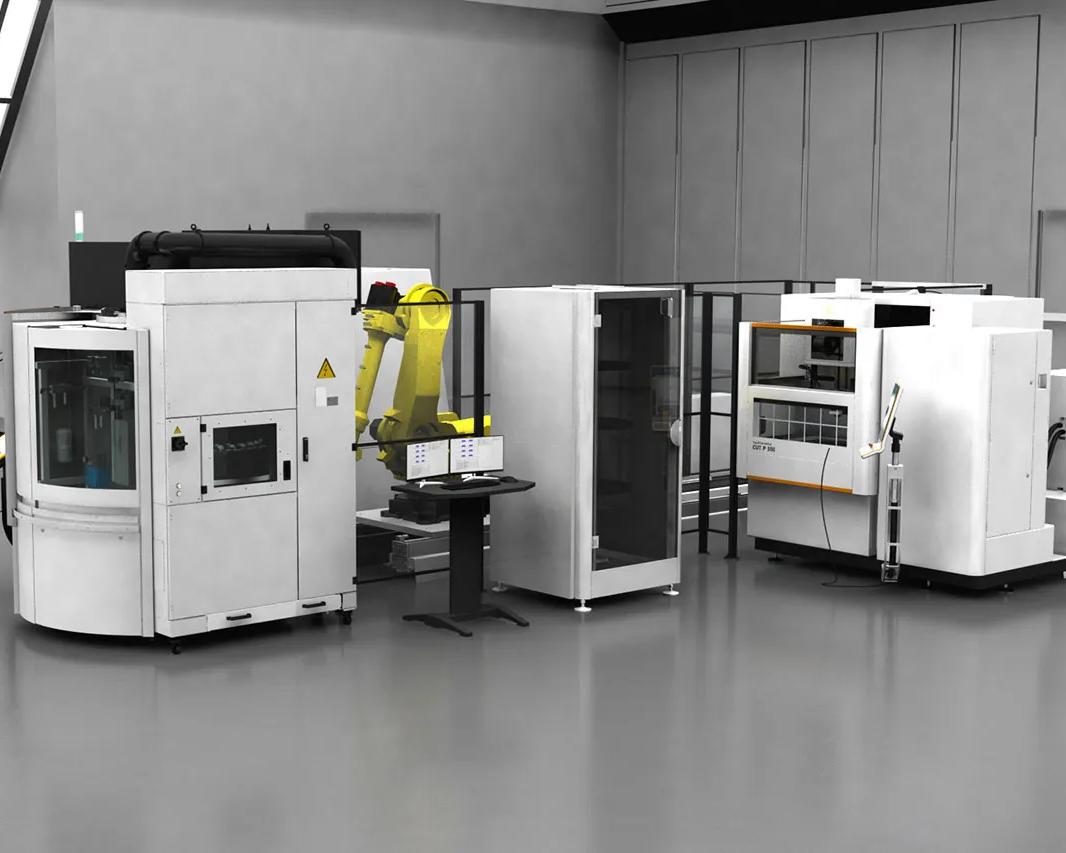

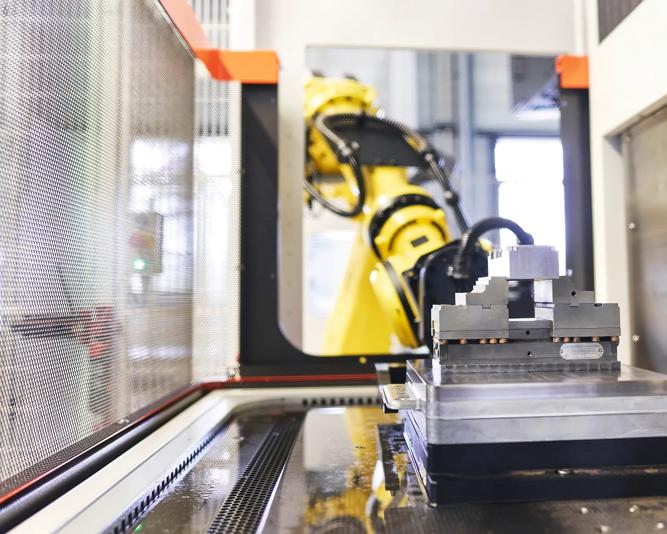

Le système modulaire évolue de 1 à 12 machines. Son architecture ouverte et indépendante de toute marque rassemble le fraisage, l’usinage par électroérosion, le découpage laser, la machine à mesurer tridimensionnelle (MMT) et le nettoyage dans une même cellule. WorkShopManager 5 gère l’ensemble pour une production ininterrompue et sans intervention humaine.

Vous obtenez un meilleur retour sur investissement.

Les technologies modernes et les solutions techniques intelligentes reposant sur des modules standardisés garantissent une automatisation à la fois économique et flexible.

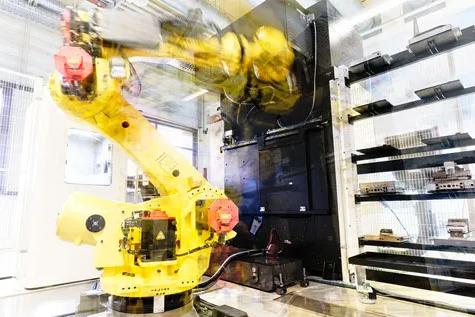

Architecture ouverte

Grâce à son architecture ouverte, le robot Transformer 6-Axis s’intègre parfaitement à différentes machines et technologies. Cette caractéristique s’inscrit dans la philosophie de SYSTEM 3R en matière d’automatisation flexible et évolutive.

En chiffres

700 kg

Poids maximal admissible. Course longue de 1 500 mm.

12 mc

Il alimente 12 machines.

24 h/24, 7 j/7

Passez à l’automatisation 24:7.

5 sys

Systèmes d’outils pris en charge

Solutions sur mesure

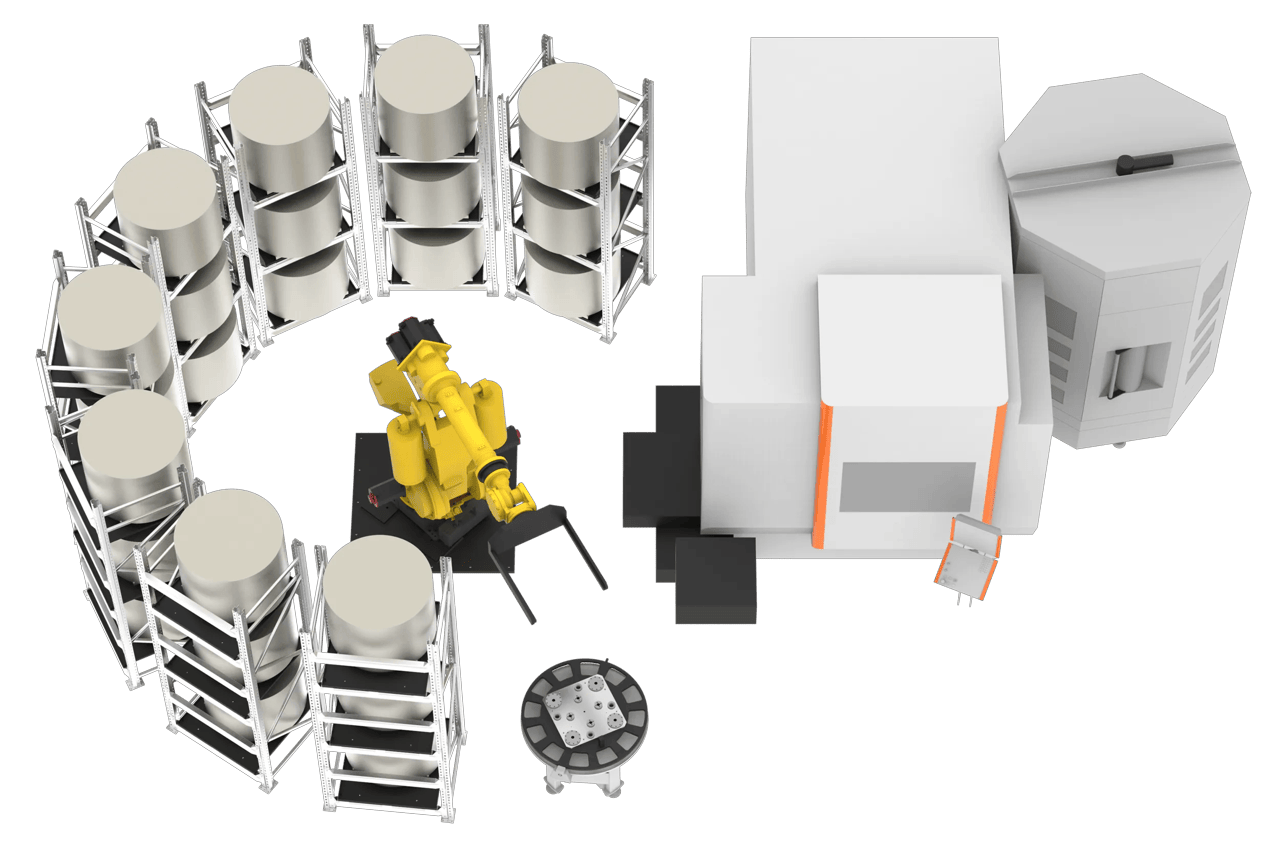

Modèle 360 – Robot stationnaire.

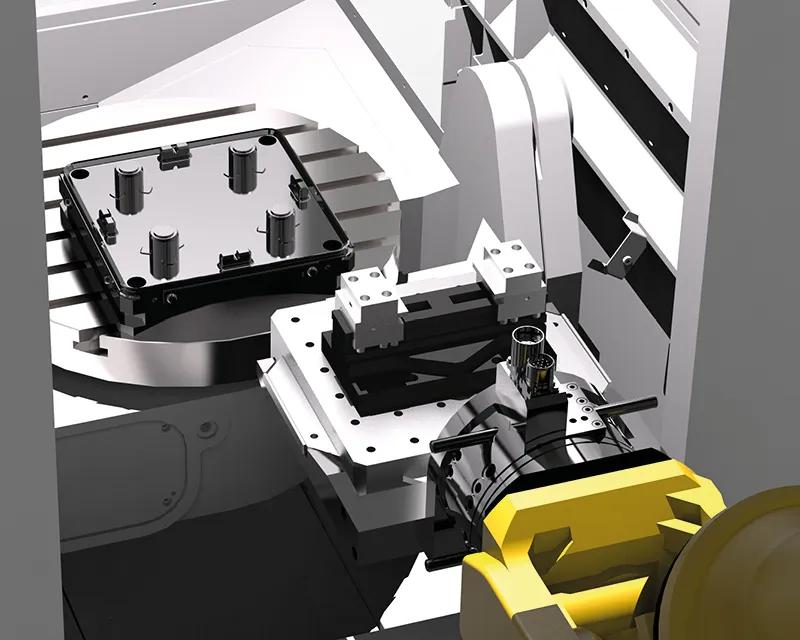

Application de fraisage

Modèle 360 – Robot stationnaire.

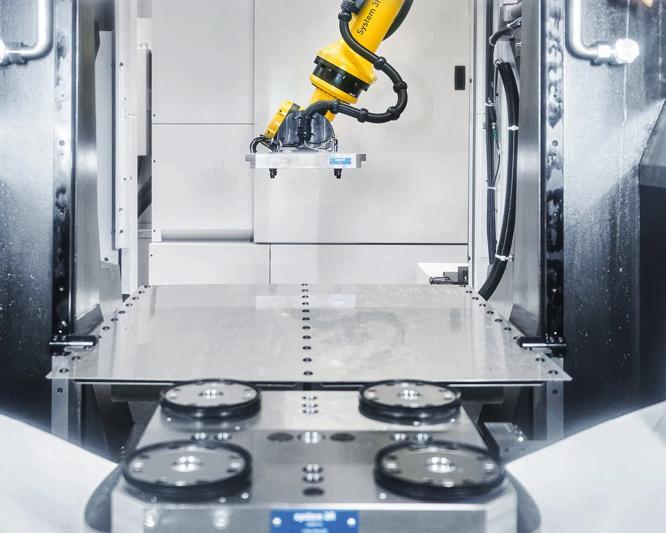

Fraiseuse
Magasins à crémaillère
Station de charge/indexage.

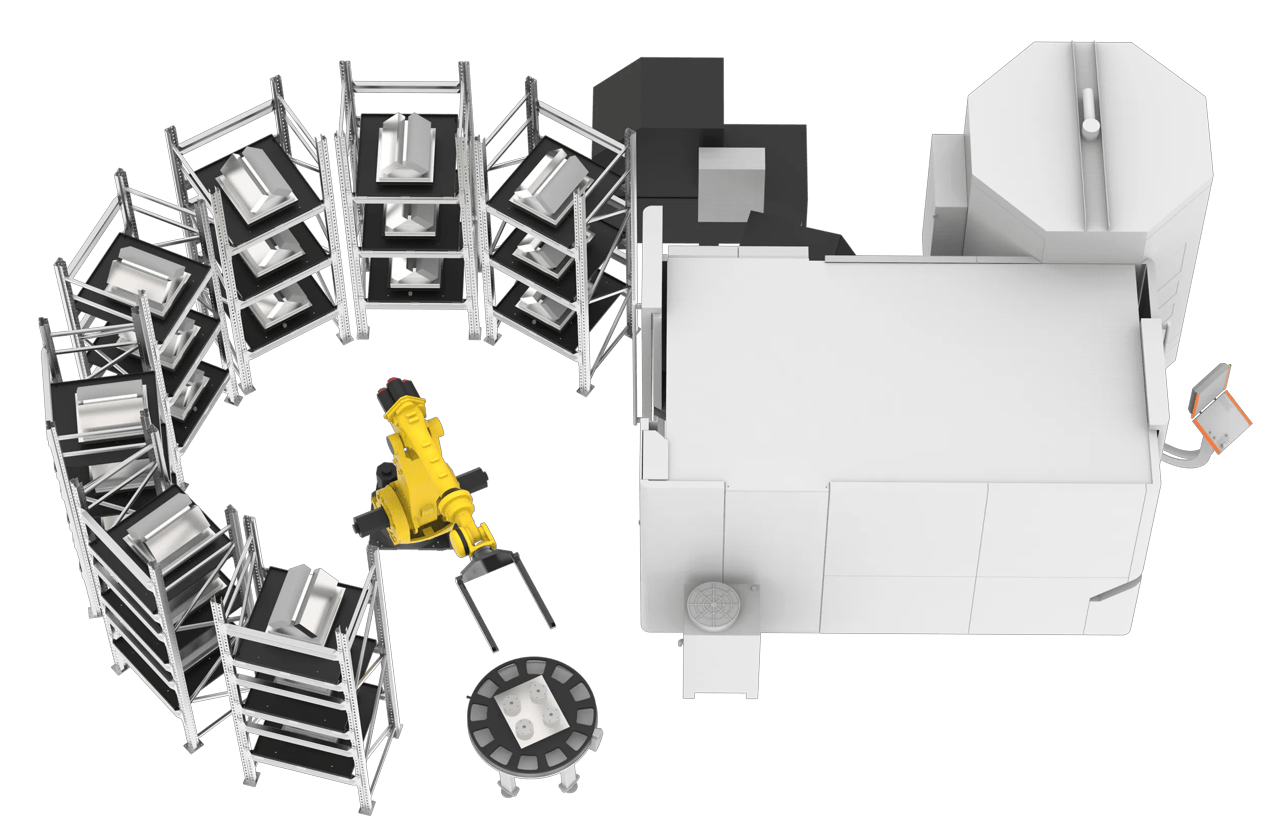

system-3r-automation-transformer-fanuc-six-axis-robot-MillingApplication3

Modèle 360 sur rail

Modèle 700 – Robot stationnaire.

Modèle 700 sur rail

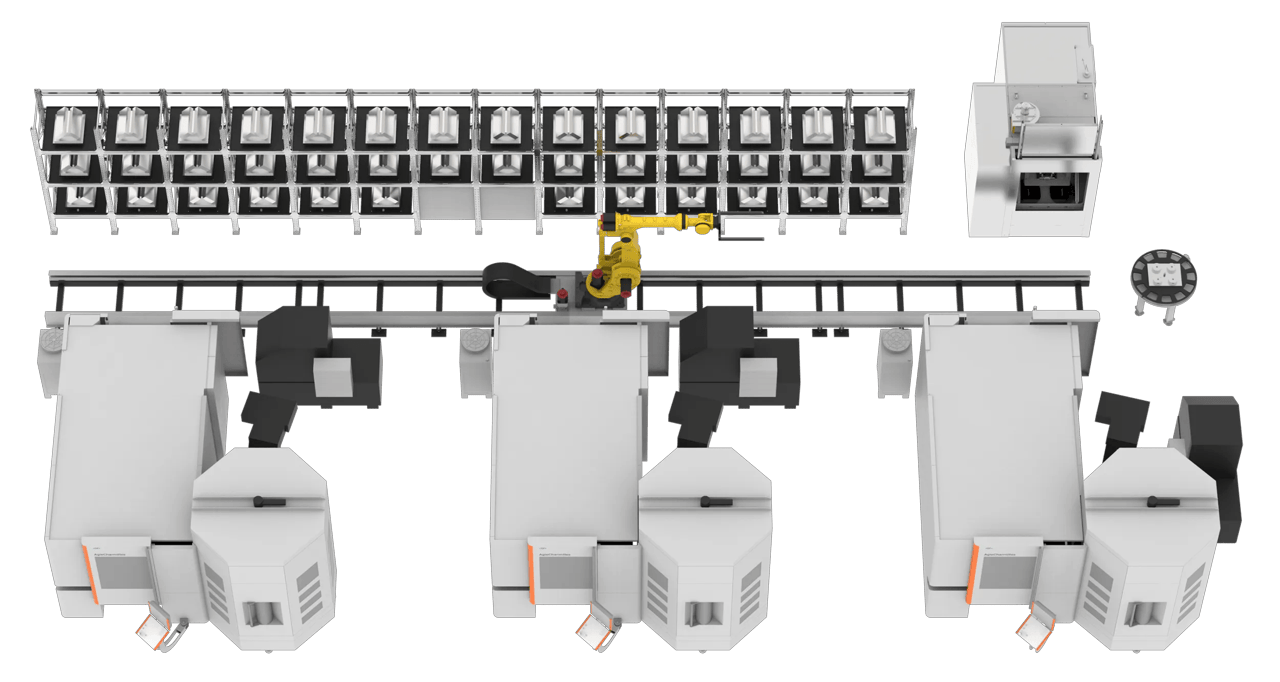

system-3r-automation-transformer-fanuc-six-axis-robot-MillingApplication4

system-3r-automation-transformer-fanuc-six-axis-robot-MillingApplication

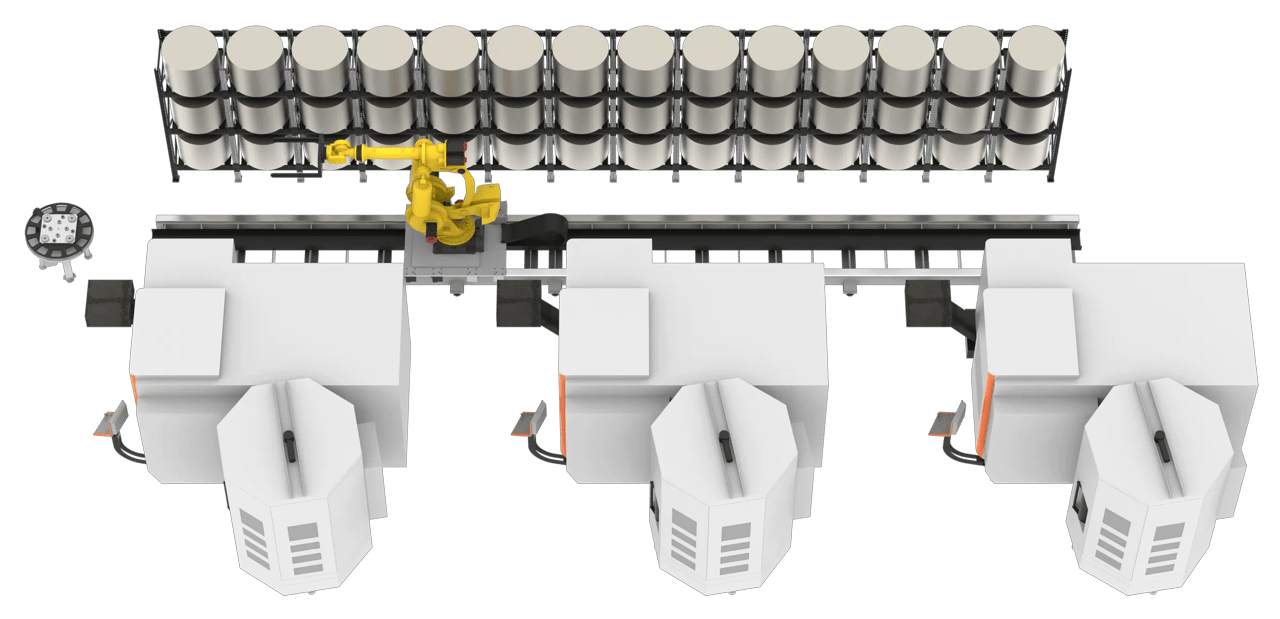

system-3r-automation-transformer-fanuc-six-axis-robot-MillingApplication2

Option

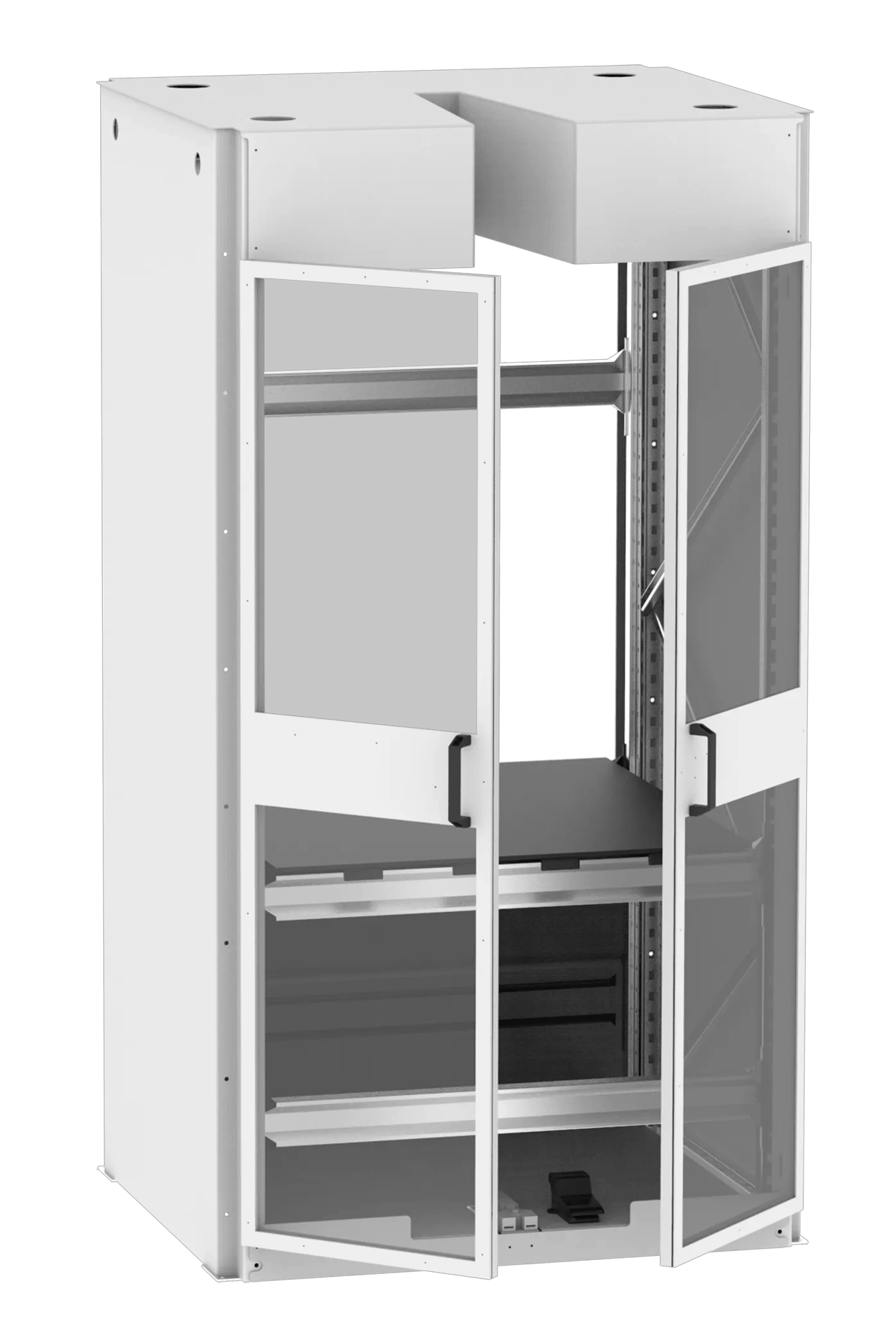

system-3r-automation-transformer-fanuc-six-axis-robot-LFT-LoadingStation

Station de charge n° 1

Caractéristiques techniques

Einheiten

kg / cmlb / Zoll

Principales caractéristiques

Charge utile: 70, 165, 210, 360, 700 kg
Portée maximale en direction X: 70 kg = 2 050 mm. 165–360 kg = 2 655 mm. 700 kg = 2 832 mm.
Max. portée en Z: 1 400 mm
Rotation C maximale: 360-370°
Cellule stationnaire. Nombre maximal de machines.: Jusqu’à 3
Cellule linéaire. Nombre maximal de machines.: Jusqu’à 12
Type de rail: Standard, Lourd
Longueur maximale du rail: Standard 20 m, Heavy 30 m
Poids maximal de transfert (palette et pièce): 70 kg – Modèle 70. 165 kg – Modèle 165. 210 kg – Modèle 210. 360 kg – Modèle 360. 700 kg – Modèle 700.

Accessoires

Magasin de palettes demi-rack LFT. Taille maximale de palette.: 850 × 550 mm
Magasin LFT à rack complet. Taille maximale de palette.: 850 × 800 mm
Magasin de palettes. Taille maximale de la palette.: 480 × 400 mm
Magasin à rack complet. Taille maximale de la palette.: 700 × 450 mm
Magasin rotatif. Dimensions maximales de la palette.: 320 x 320 mm

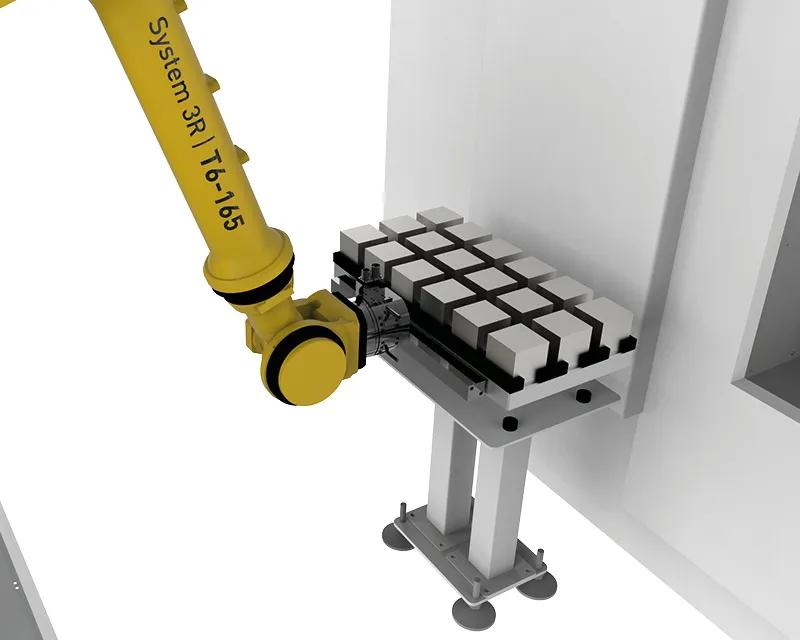

Station de charge multiple: En fonction des outils et du nombre de positions
Station de charge LFT: 850 × 800 mm
Station de charge: 200 kg max. 450 x 450 mm
Station de charge/indexation: 570 × 570 mm
Machine de nettoyage: 200 kg max., 500 x 500 mm
