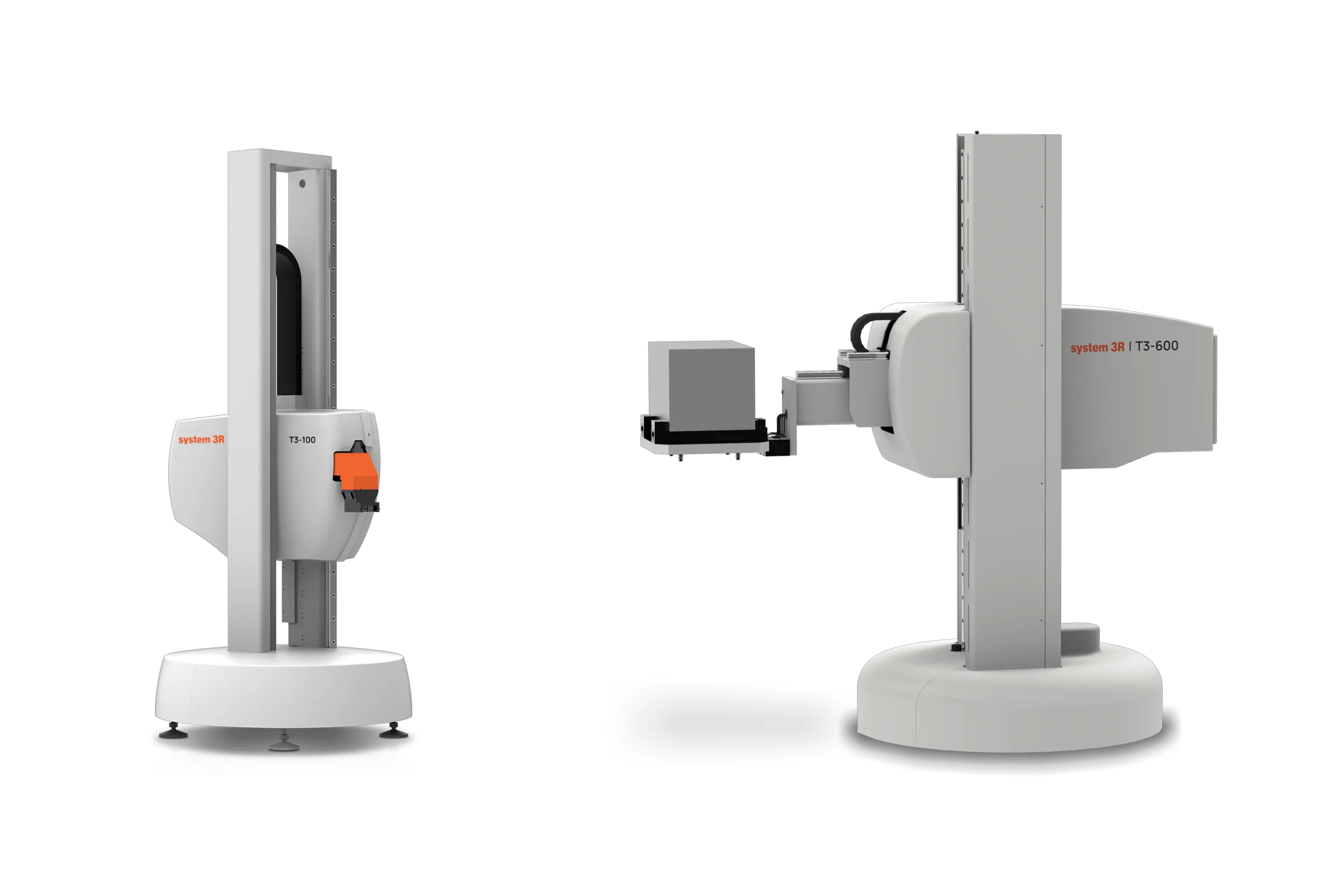

Brochure sur les transformateurs System 3R T3-100, T3-150 et T3-200.
PDF
Introduction
Architecture ouverte. Évolutivité illimitée.

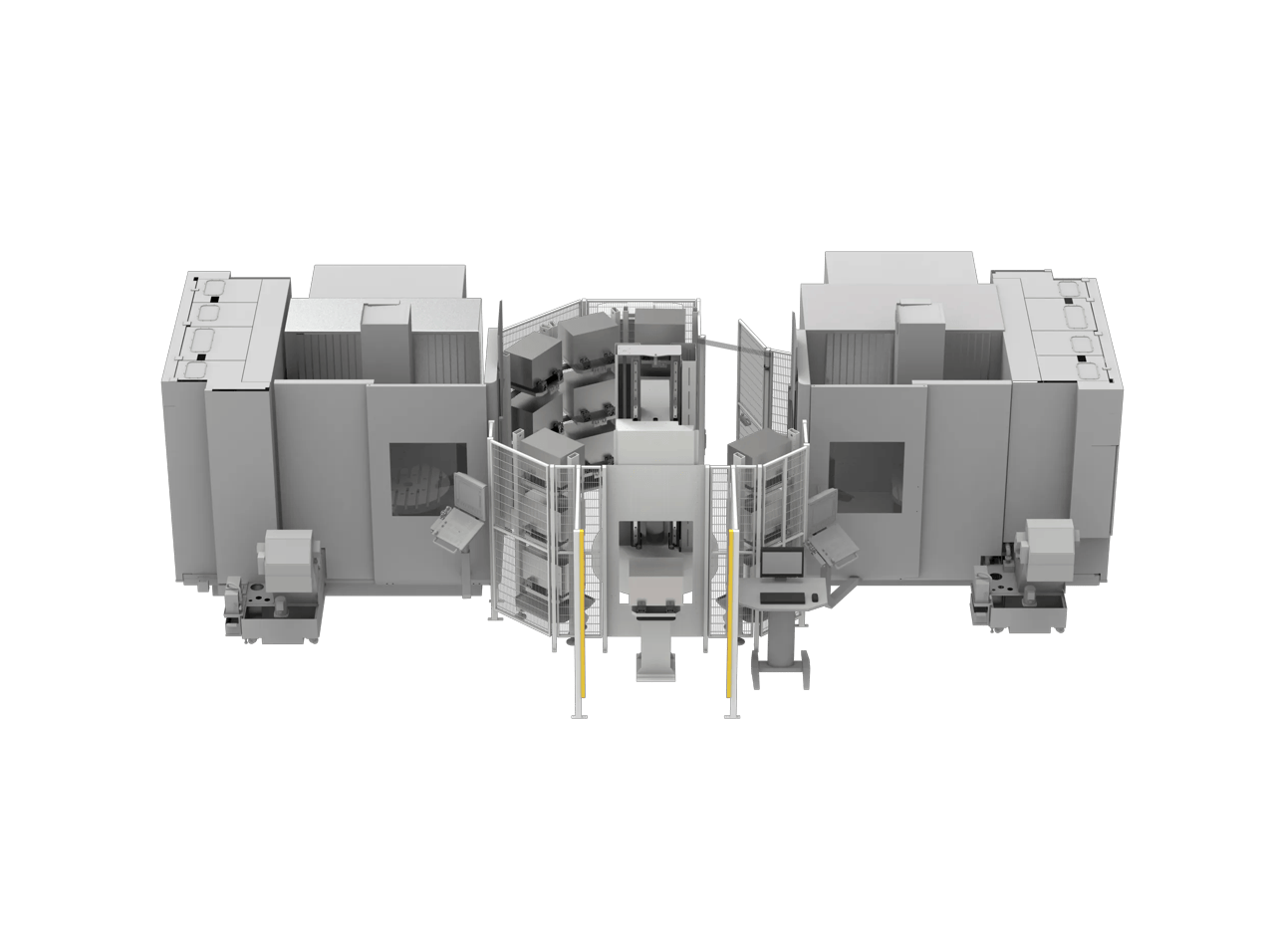

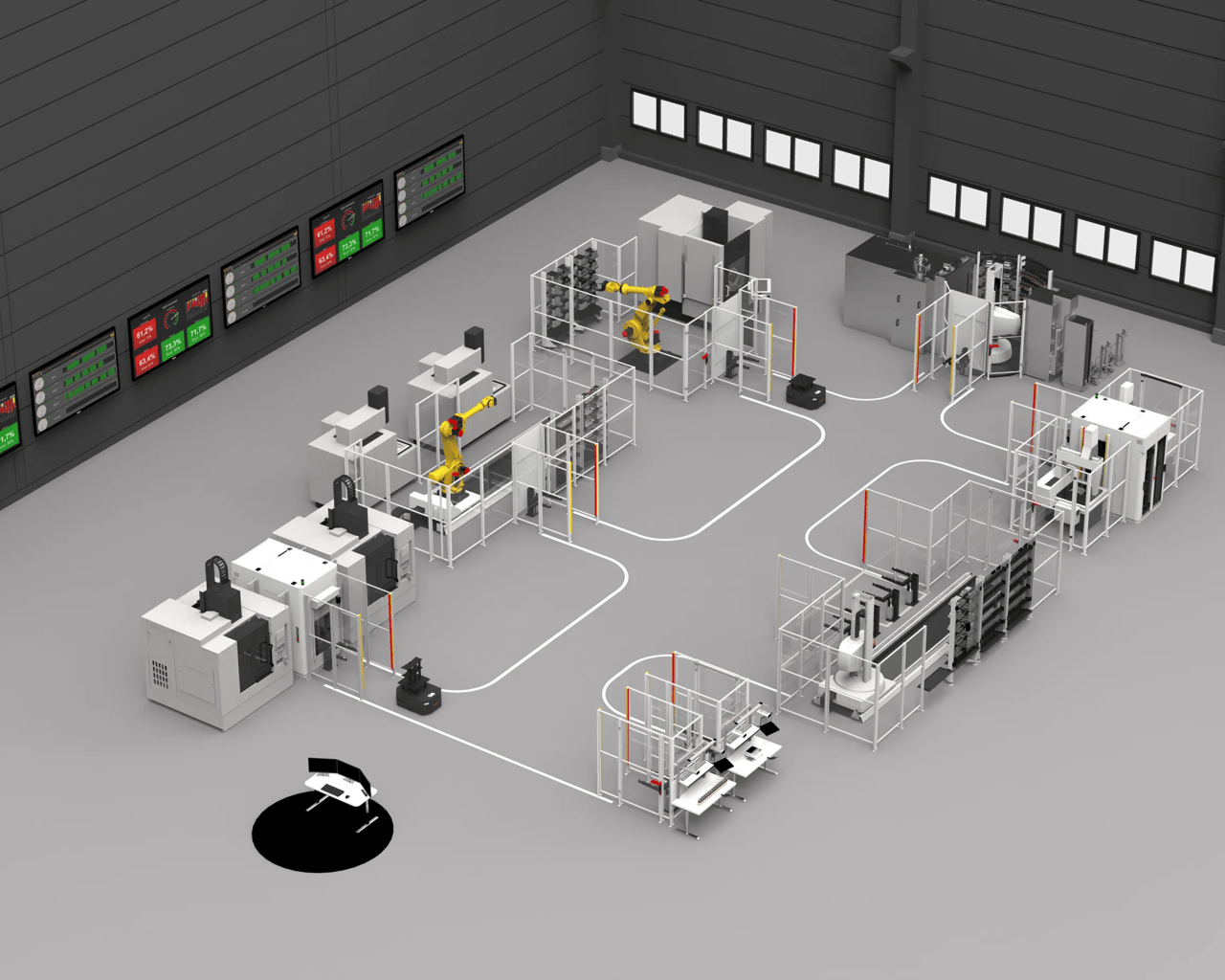

Flexible, indépendant de toute marque et conçu pour évoluer, le SYSTEM 3R Transformer s’adapte à une machine unique. Il convient aussi à une cellule entièrement intégrée pouvant compter jusqu’à 12 machines. Son système robotique modulaire gère l’échange de palettes et de fixations entre les stations de fraisage, d’électroérosion, de découpe laser, de métrologie (CMM) et de nettoyage. Il élimine ainsi les temps d’inactivité et réduit les interventions manuelles. WorkShopManager 5 gère l’ensemble. Il relie les machines de toutes marques au sein d’un flux de travail automatisé, 24:00.
automatisation
Points forts

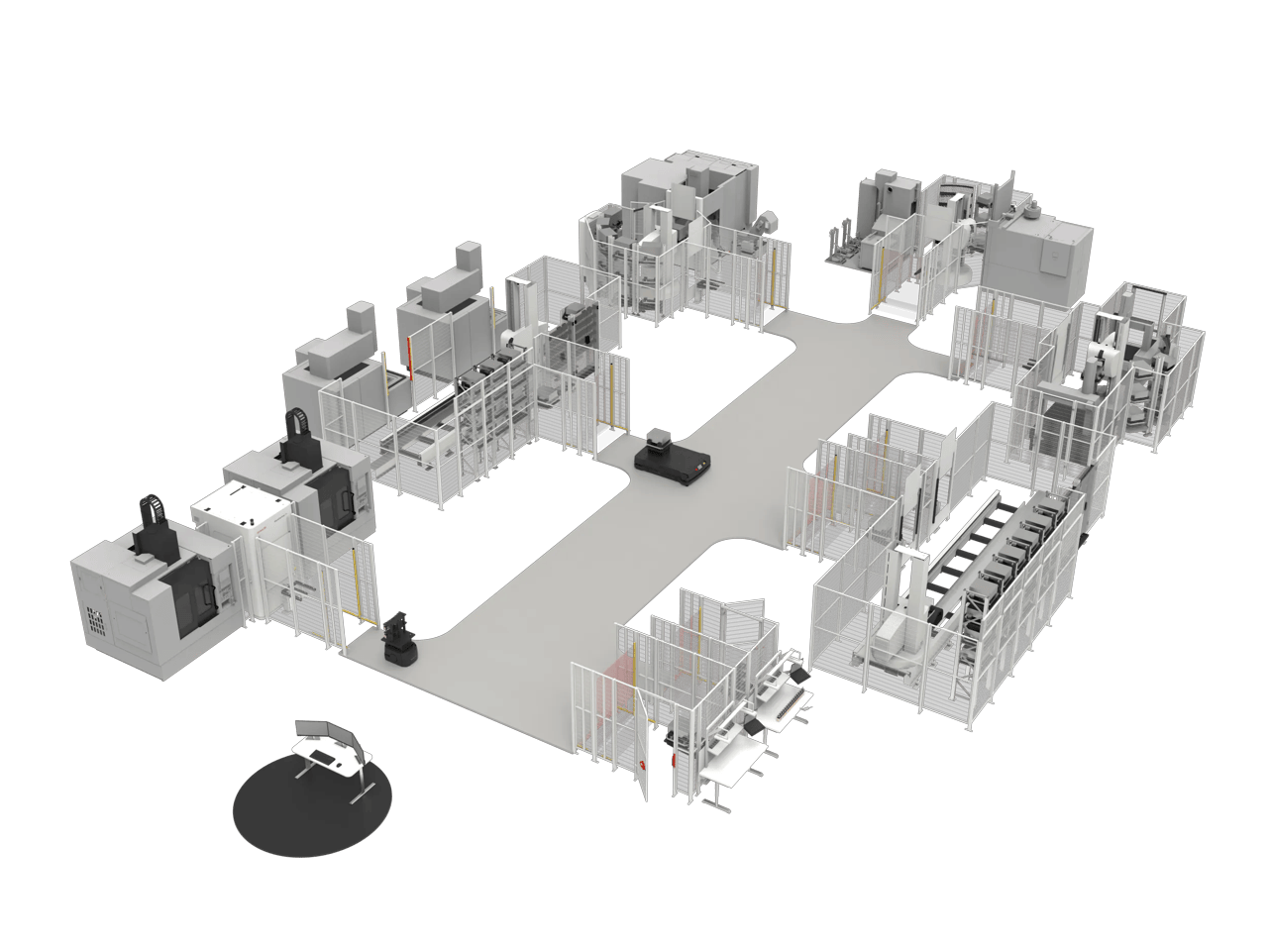

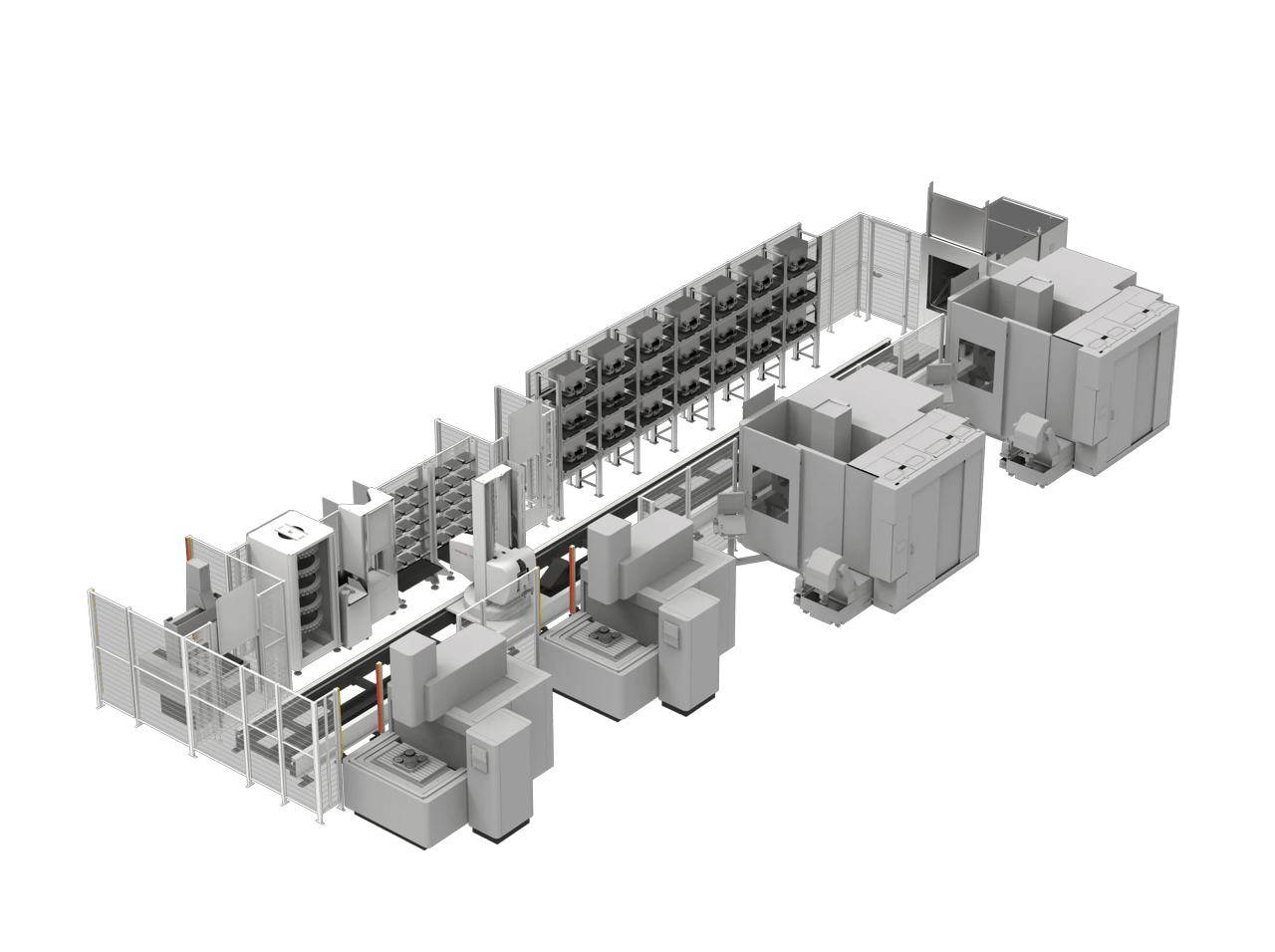

Le système modulaire évolue de 1 à 12 machines. Son architecture ouverte et indépendante de toute marque rassemble le fraisage, l’électroérosion, le découpage laser, la machine à mesurer tridimensionnelle (MMT) et le nettoyage au sein d’une même cellule. WorkShopManager 5 gère l’ensemble pour une production ininterrompue et sans intervention humaine.
En chiffres
600 kg
Poids maximal de manutention. Course longue de 2 000 mm
12 mc
Il alimente 12 machines.
24 h/24, 7 j/7
Passez à l’automatisation 24:7.
5 sys
Systèmes d’outils pris en charge
Nous l’avons conçu pour évoluer au rythme de votre entreprise.

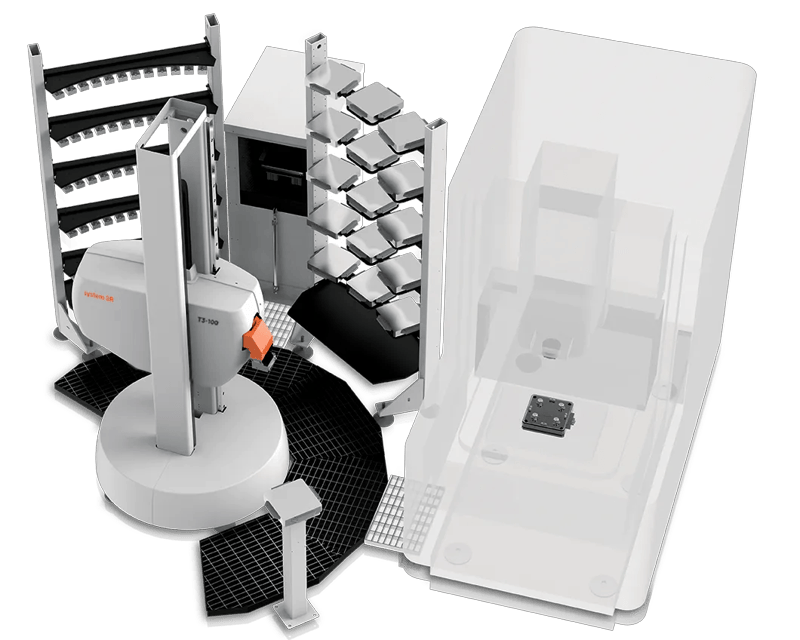

Optez pour votre première cellule automatisée avec le T3-100. Conçu pour s’intégrer à une seule machine, il réduit les interventions manuelles. Il raccourcit les temps de cycle. Il garantit un retour sur investissement rapide dès sa mise en service.

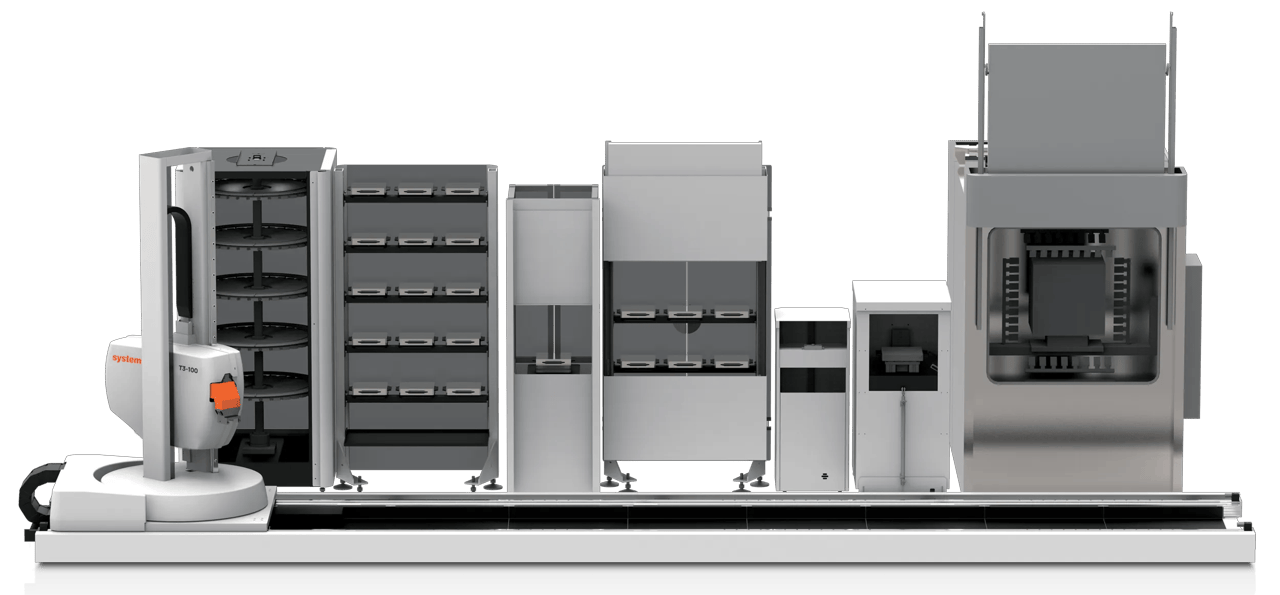

Magazines

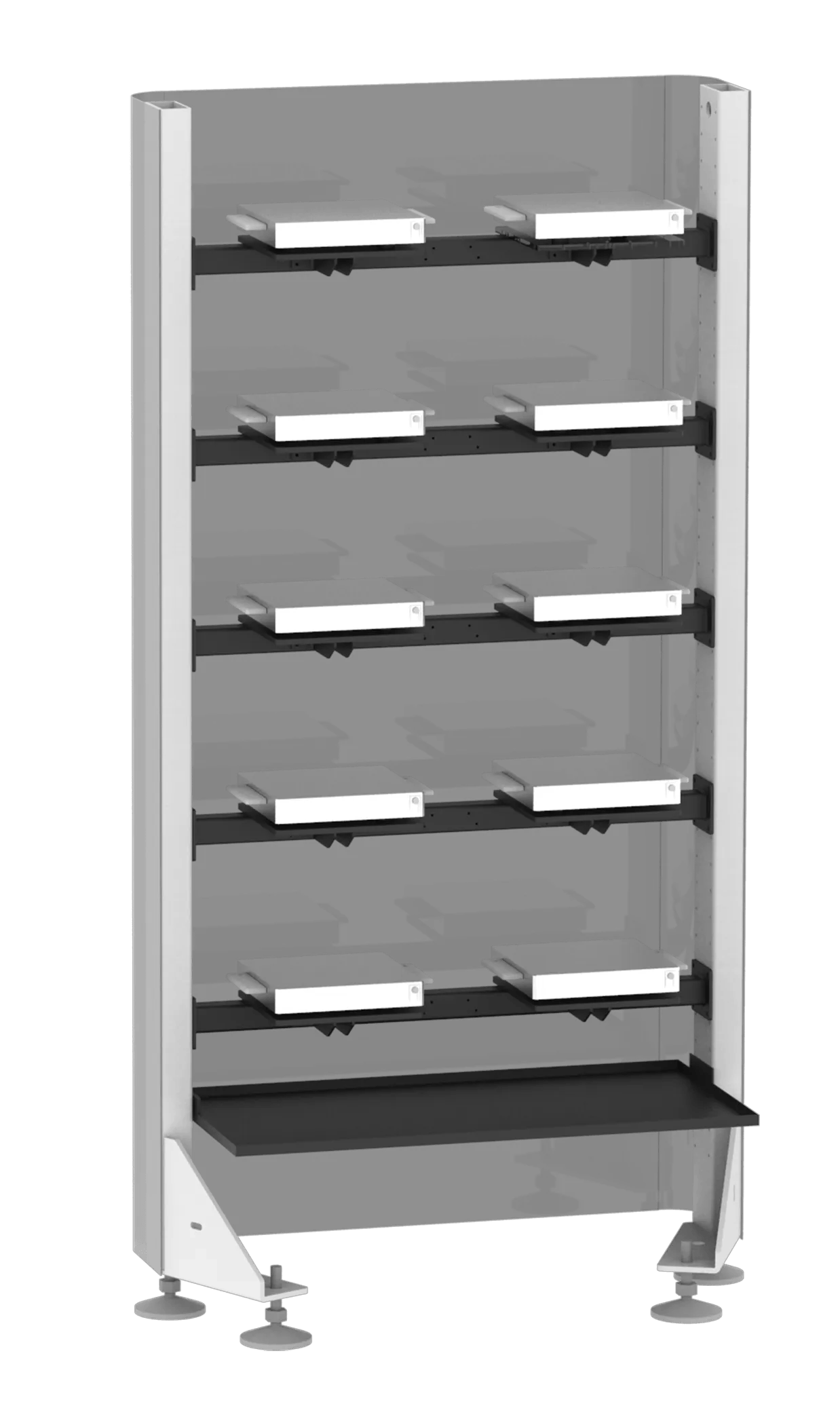

RACK COMPLET
RACK COMPLET

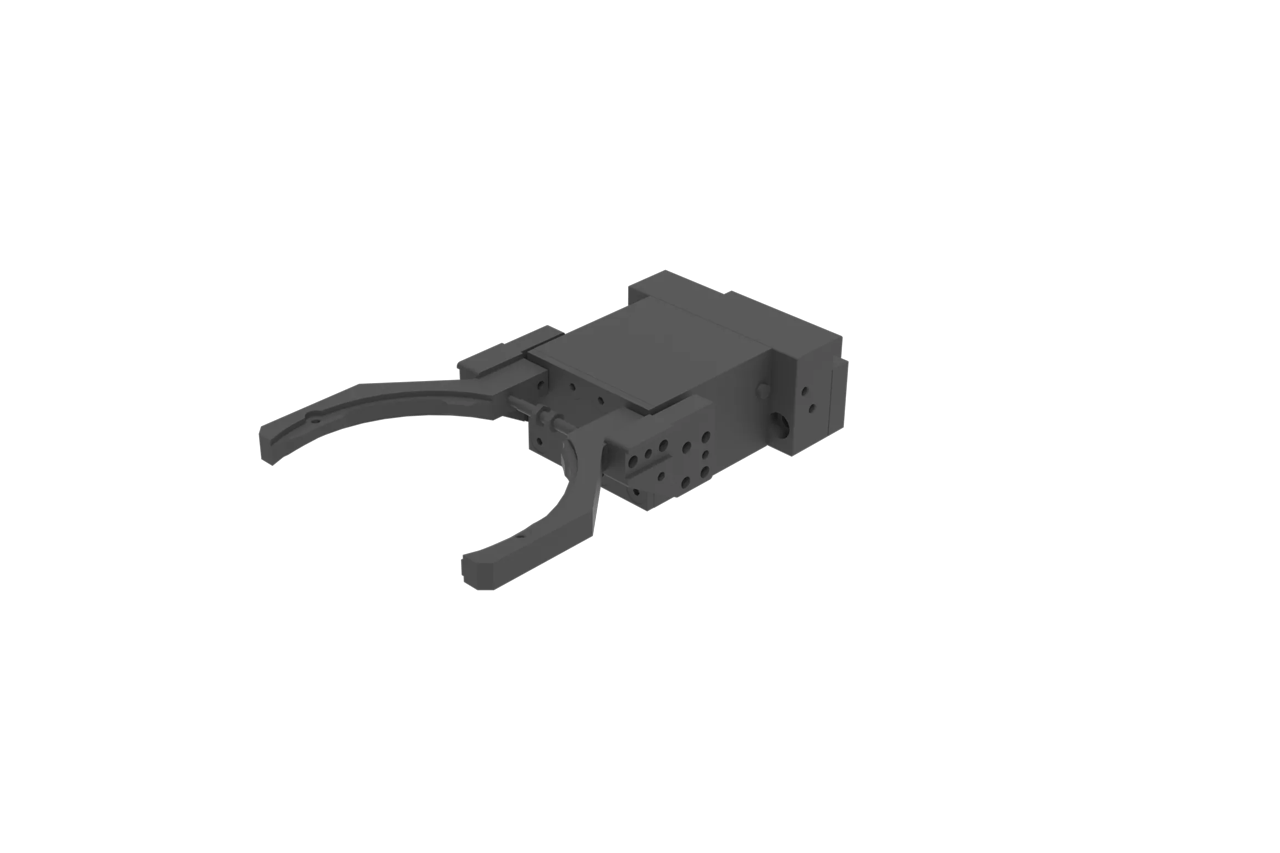

Pinces de préhension
MACRO MAGNUM GRIPPER
MACRO MAGNUM GRIPPER
Accessoires

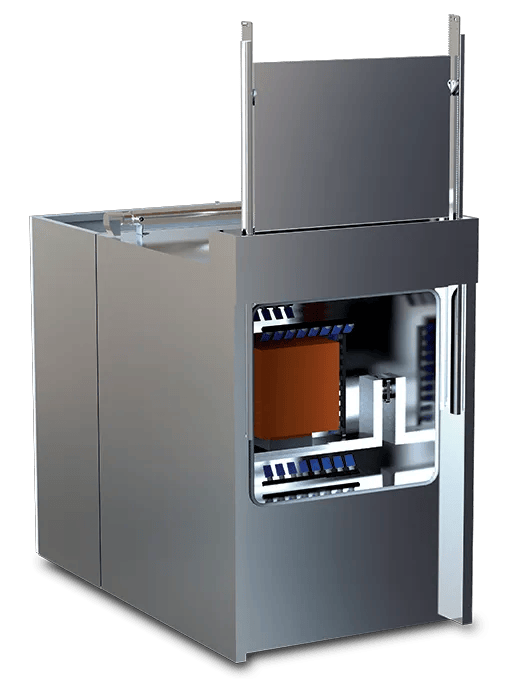

STATION DE LAVAGE
STATION DE LAVAGE
Caractéristiques techniques
Modèle
Principales caractéristiques
- Charge utile
- 100 kg
- Course maximale dans le sens X.
- 1 250 mm ou 1 500 mm
- Course maximale sur l’axe Z
- 1 400 mm
- Rotation C maximale
- 300°

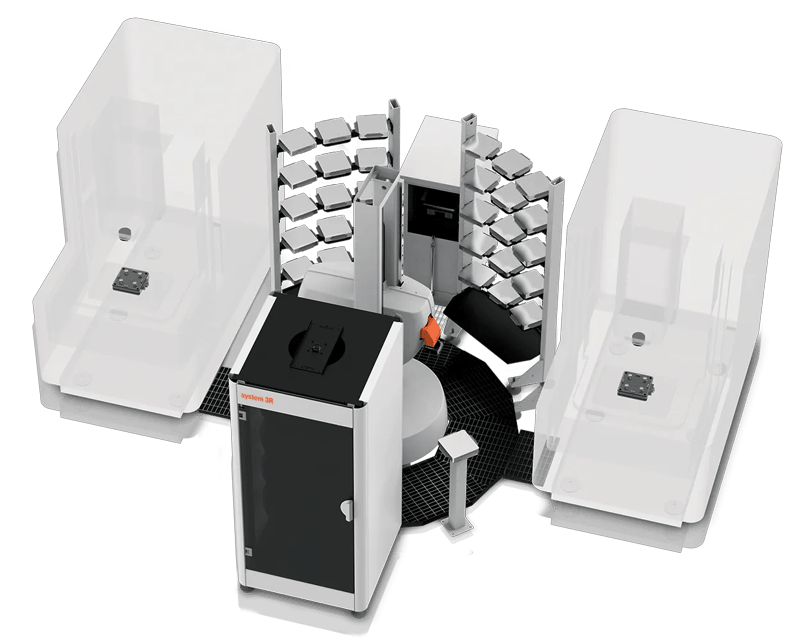

- Cellule stationnaire. Nombre maximal de machines.
- Jusqu’à 3

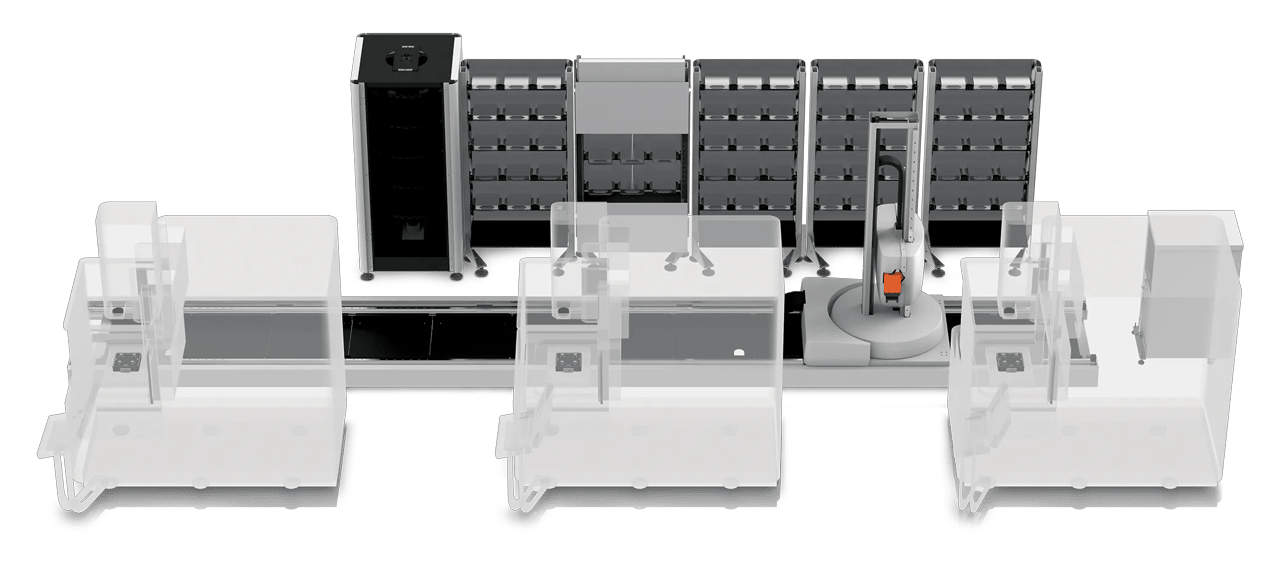

- Appel linéaire. Nombre maximal de machines.
- Jusqu’à 12

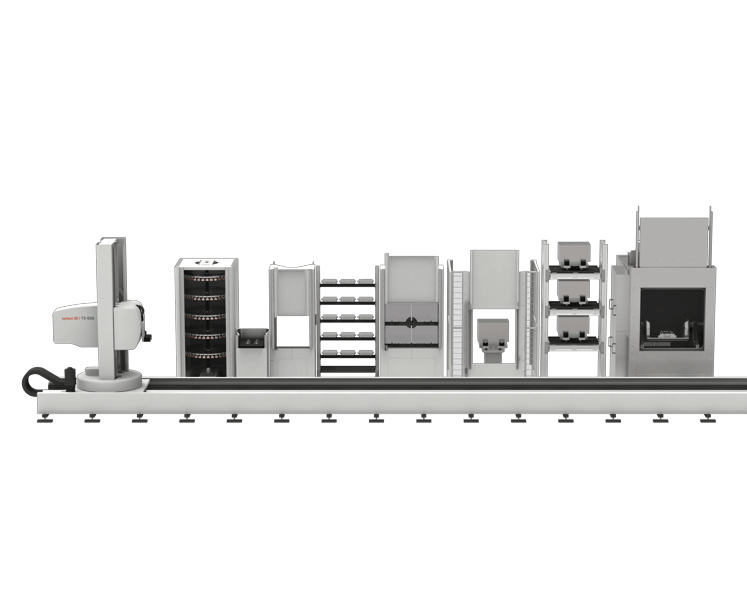

- Type de rail
- de série
- Longueur maximale du rail
- 20 m
- Poids maximal de transfert (palette et pièce)
- 100 kg, Transformer 100 et Transformer Linear 100
Software
Logiciel
WorkShopManager 5
Une plateforme unique gère l’ensemble de la production. Elle intègre les commandes, la planification, l’automatisation et le suivi.
