Transformer 6 轴机器人
六轴机器人解决方案适用于传输重量 70–700 公斤、径向伸展可达 3400 毫米的应用，并能够完成复杂的搬运运动和零件处理。
Please accept all cookies to view the external content.
实现更高的投资回报！
采用现代技术和智能技术方案，利用标准化模块，实现高性价比且灵活的自动化。
开放式架构
与所有 System 3R 产品一样，其开放式架构允许其互连并适用于不同机床。
随您的需求不断成长
一. 开始
二. 增加
三. 扩展
Please accept all cookies to view the external content.
Please accept all cookies to view the external content.
量身定制，满足您的需求
客户专属解决方案
型号 360 —— 固定式机器人
铣削应用
- 型号 360 —— 固定式机器人
- 铣床
- 刀架式刀库
- 上料/定位站
型号 360 —— 轨道式机器人
铣削应用
- 型号 360 —— 轨道式机器人
- 三台铣床
- 清洗机
- 刀架式刀库
- 上料/定位站
型号 700 —— 固定式机器人
铣削应用
- 型号 700 —— 固定式机器人
- 铣床
- 刀架式刀库
- 上料/定位站
型号 700 —— 轨道式机器人
铣削应用
- 型号 700 —— 轨道式机器人
- 三台铣床
- 刀架式刀库
- 上料/定位站
Please accept all cookies to view the external content.
700公斤
最大载荷 700 公斤，Z 轴行程 1500 mm
Transformer 六轴机器人可搬运总重量 700 公斤，包括夹具、托盘和工件。
12 台机床
Transformer 六轴机器人可服务 12 台机床
Transformer 六轴机器人可支持所有技术类型，包括 EDM、线切割 (WEDM)、铣削、激光加工及磨床。
全天候 24/7
实现全天候自动化
准备额外班次，并确保尽可能充分利用机器。
5 个系统
支持的刀具系统
Transformer 六轴机器人在刀库中可支持 5 种刀具系统。刀库可预置 20 种不同的刀具系统。

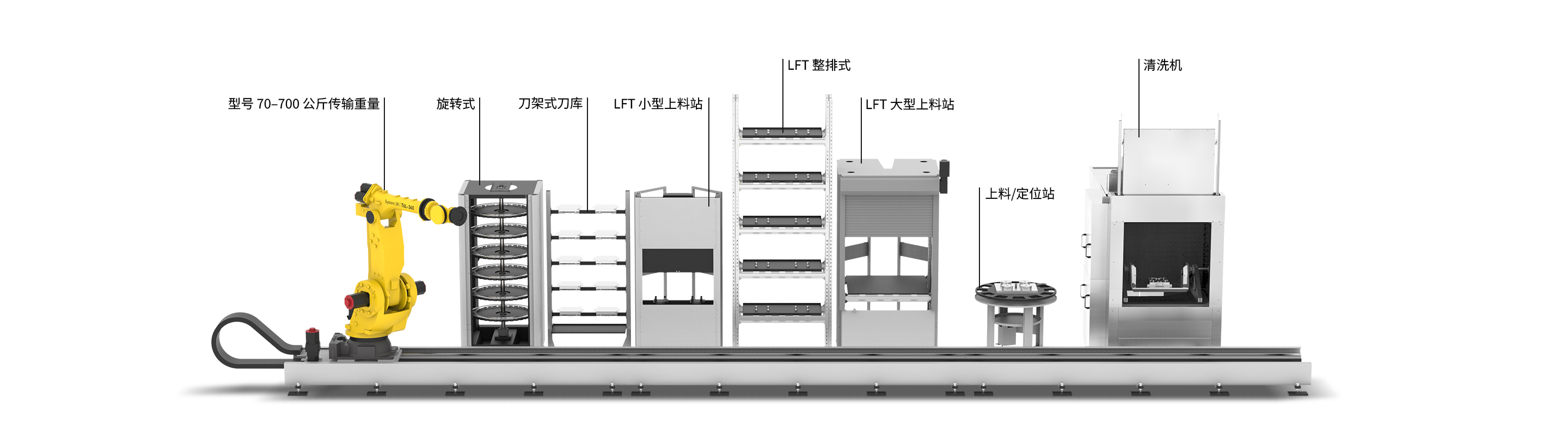

刀库与刀具类型
旋转式
整排式
半排式
LFT 整排式
LFT 半排式
Please accept all cookies to view the external content.
技术规格
Transformer 六轴机器人
机器人型号：70 / 165 / 210 / 360 / 700
轨道式机器人型号：70 / 165 / 210 / 360 / 700
机器人型号：70 / 165 / 210 / 360 / 700 轨道式机器人型号：70 / 165 / 210 / 360 / 700 |
|
| 载荷 | 70、165、210、360、700 公斤 155、366、466、800、1555 磅 |
| 最大 X 轴伸展 | 70 kg = 2050 mm (80.7 in) 165-360 kg = 2655 mm (104.5 in) 700 kg = 2832 mm (111.5 in) |
| 最大 Z 轴伸展 | 1400 mm (55.12 in) |
| 最大 C 轴旋转 | 360-370° |
| 固定单元，最大机床数 | 最多 3 台 |
| 线性单元，最大机床数 | 最多 12 台 |
| 导轨类型 | 标准 / 重型 |
| 最大导轨长度 | 标准 20 m (787 in) 重型 30 m (1181 in) |
| 最大搬运重量（托盘及工件） | 70 kg (155 lbs) – 型号 70 165 kg (366 lbs) – 型号 165 210 kg (466 lbs) – 型号 210 360 kg (800 lbs) – 型号 360 700 kg (1555 lbs) – 型号 700 |
附件
附件 |
|
| LFT 半排式刀库，最大托盘尺寸 | 850 x 550 mm (33.5 x 21.6 in) |
| LFT 整排式刀库，最大托盘尺寸 | 850 x 800 mm (33.5 x 31.5 in) |
| 半排式刀库，最大托盘尺寸 | 480 x 400 mm (18.9 x 15.7 in) |
| 整排式刀库，最大托盘尺寸 | 700 x 450 mm (27.6 x 17.7 in) |
| 旋转式刀库，最大托盘尺寸 | 320 x 320 mm (12.6 x 12.6 in) |
| 多工位上料站 | 根据刀具类型及位置数量而定 |
| LFT 上料站 | 850 x 800 mm (33.5 x 31.6 in) |
| 上料站 | 最大 200 kg (440 lbs)，450 x 450 mm (17.71 x 17.71 in) |
| 上料/定位站 | 570 x 570 mm (22.4 x 22.4 in) |
| 清洗机 | 最大 200 kg (440 lbs)，500 x 500 mm (19.68 x 19.68 in) |
刀库技术规格
配置
刀库有两种基本类型：刀架式和旋转式
每个刀库单元由若干层架组成（层数由所处理工件的高度决定）。
旋转式刀库
| 旋转式刀库 | ||
| 刀具系统 | 位置数* | 尺寸 (mm / in) |
| Dynafix |
4 5 |
320 x 320 (12.5 x 12.5) 290 x 290 (11.4 x 11.4) |
| GPS 240 |
4 5 6 |
320 x 320 (12.6 x 12.6) 290 x 290 (11.4 x 11.4) 260 x 260 (10.2 x 10.2) |
| Macro-Magnum | 8 10 12 |
210 x 210 (8.27 x 8.27) 185 x 185 (7.28 x 7.28) 160 x 160 (6.3 x 6.3) |
| GPS 120 |
12 | 160 x 160 (6.3 x 6.3) |
| Macro | 36 | 65 x 65 (2.56 x 2.56) |
整排式刀库
| 整排式刀库 | ||
| 刀具系统 | 位置数* | 尺寸 (mm / in) |
| Delphin 400x400 |
1 2 |
700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75) |
| Dynafix | 1 2 |
700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75) |
| GPS 240 | 2 3 |
400 x 400 (15.75 x 15.75) 275 x 275 (10.83 x 10.83) |
| Macro-Magnum | 4 5 |
210 x 210 (8.27 x 8.27) 170 x 170 (6.7 x 6.7) |
| Macro 116 | 6 | 150 x 150 (5.9 x 5.9) |
| GPS 79 | 10 | 95 x 95 (3.74 x 3.74) |
| Macro |
12 |
70 x 200 (2.75 x 12.2) |
半排式刀库
| 半排式刀库 | ||
| 刀具系统 |
位置数* | 尺寸 (mm / in) |
| Delphin 498 x 498 | 1 | 500 x 500 (19.68 x 19.68) |
| Dynafix |
1 |
480 x 400 (18.9 x 15.75) |
| GPS 240 |
1 |
480 x 400 (18.9 x 15.75) |
LFT 整排式刀库
| LFT 整排式刀库 | ||
| 刀具系统 |
位置数* | 尺寸 (mm / in) |
| Delphin | 1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| Dynafix |
1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| GPS 240 |
1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
LFT 半排式刀库
| LFT 半排式刀库 | ||
| 刀具系统 |
位置数* | 尺寸 (mm / in) |
| Delphin | 1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
| Dynafix |
1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
| GPS 240 |
1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
* 每层位置数。工件最大高度由层数决定。
旋转式刀库可选配：快速 ID 扫描。
刀架式刀库可选配：附加层架、背面上料门。
附件技术规格
多工位上料站及 LFT 上料站
| 多工位上料站及 LFT 上料站 |
| 用于在 无需停止自动化单元 的情况下进行上料和下料。 |
| 该工作站配备了 ID 天线 和 存在传感器。 |
| 可根据 刀具类型 和 工件尺寸 进行配置，以满足不同需求。 |
上料/定位站
上料/定位站 |
|
| 用于通过 分度台 准备工件 | |
| M最大工件尺寸（圆形） | 直径 800 mm (31.5 in) |
| 最大工件尺寸（方形） | 570 x 570 (22.4 x 22.4 in) |
| 最大载荷 | 500 kg (1111 lbs) |
| 所有标准刀具的上料或工件准备区域 | |
| 每 30° 可分度 | |
| 收集油液和冲洗液的托盘 | |
| 存在检测 |
清洗机
清洗机 |
|
| 最大工件尺寸 | 500 x 500 x 500 mm (19.7 x 19.7 x 19.7 in)，包括托盘、卡盘及工件 |
| 最大重量 | 200 kg (440 lbs)，包括托盘、卡盘及工件 |
技术图纸
X = 取决于型号/类型
| X = 取决于型号/类型 | |
| Model 70 | 1757 mm (69 in) |
| Model 165 | 2081 mm (82 in) |
| Model 210 | 2115 mm (83 in) |
| Model 360 | 2285 mm (90 in) |
| Model 700 | 2565 mm (101 in) |
Y = 取决于型号/类型
| Y = 取决于型号/类型 | |
| Model 70 | 1717 mm (67.6 in) |
| Model 165 | 2322 mm (82 in) |
| Model 210 | 2387 mm (91 in) |
| Model 360 | 2415 mm (95 in) |
| Model 700 | 2810 mm (110.6 in) |
型号 70
伸展能力：2050 mm (80.7 in)
C 轴旋转：360°
型号 165
伸展能力：2655 mm (104.5 in)
C 轴旋转：370°
型号 210
伸展能力：2655 mm (104.5 in)
C 轴旋转：370°
型号 360
伸展能力：2655 mm (104.5 in)
C 轴旋转：360°
型号 700
伸展能力：2832 mm (111.4 in)
C 轴旋转：360°
机器人导轨
最大行程（标准）：20 m (787 in)
最大行程（重型）：30 m (1181 in)
最大机床数量
固定单元：3 台
线性单元：12 台
Please accept all cookies to view the youtube video content.
Please accept all cookies to view the youtube video content.
Please accept all cookies to view the youtube video content.
WorkShopManager 5 (WSM 5)
Please accept all cookies to view the external content.
WSM 5：用户友好的单元管理软件
准备阶段
产品数据管理器
- 创建订单
- 分配工序和数控程序
- 获取补偿值
- 发布订单进行生产
执行阶段
CellManager
- 管理托盘编号和刀架位置
- 创建优先级列表
- 按照优先级列表顺序自动启动可用作业
- 将各订单的状态和加工时间更新到数据库中
监控
Please accept all cookies to view the external content.
使用 WorkShopManager 5 实现流程自动化
- 必要数据快速且有条理地录入
- 对整个流程链进行快速、精准的概览
- 提高灵活性：优先顺序可随时调整
- 更简单、更安全地准备自动化单元
- 将人为因素导致的错误风险降至最低
- 提升流程安全性
