Transformer T3-100 至 T3-600

面向各类机床的可扩展自动化解决方案。通过标准化模块，实现既经济又灵活的自动化。您准备好开始、增加或扩展您的自动化系统了吗？

转型您的业务

无论您的自动化需求如何，Transformer 都可以量身定制以满足您的需求：提供客户专属解决方案

开放式架构

与所有 System 3R 产品一样，其开放式架构允许其互连并适用于不同机床。

选项
技术规格
视频

随您的需求不断发展

一. 开始

二. 增加

三. 扩展

四. 演进

Please accept all cookies to view the external content.

600公斤

最大搬运重量 600 公斤，长行程 2000 毫米

Transformer T3 有 4 种型号：100 / 150 / 200 / 600 公斤。
T3-600 可提升和搬运总重量 600 公斤，包括夹具、托盘和工件。

12 台机床

Transformer T3 可服务 12 台机床

Transformer T3 可兼容所有技术类型，包括 EDM、线切割（WEDM）、铣削、激光、三坐标测量（CMM）、清洗及磨削。

5 个系统

支持的刀具系统

Transformer T3 在刀库中可支持 5 个刀具系统。
刀库可准备 20 种不同的刀具系统。

全天候 24/7

迈入全天候自动化

增加额外班次，确保全天候生产。Transformer T3 也可以配置以支持自主移动机器人（AMR），用于处理单元内外的物流。

刀库与刀具类型

旋转式

整排式

半排式

LFT 整排式

LFT 半排式

Please accept all cookies to view the external content.

满足各种需求的夹具

我们的 Transformer 概念设计用于搬运各种尺寸的刀具，从小型 Macro（54 x 54 mm）到大型 DelphinBIG（800 x 800 mm）。其他厂商的刀具也可兼容。

在每个自动化单元中，所有机床和附件均配备适用于从机械手获取托盘的卡盘。

通过使用适当数量的刀库并合理布局，即可实现自动化单元所需的存储容量。

标准夹具

MACRO 夹具

MACRO 线切割夹具

MACRO MAGNUM 夹具

DELPHIN 498 × 498 夹具

托盘夹具

PALGRIP 夹具

多种夹具选项

双位夹具

倾斜夹具

旋转夹具

技术规格

Transformer T3-600

机械手
载荷（工件、托盘及夹具）	600 kg
Z 轴行程	2,000 mm（最高速度 800 mm/s）
Z 轴行程	1,500 mm（最高速度 400 mm/s）
C 轴旋转范围	0–340°（最高速度 90°/s
气压及流量	6 bar (±1 bar)，150 L/min
电源	三相（200、230、400 或 500 V AC
频率	50/60 Hz ±1%
功耗	<4,0 kVA
外部保险丝	20 A，D 型
电气接口	RS-232 标准 - 并行口 24V 隔离标准 - RS-422/485 可选
地面要求	混凝土质量 C20/25；厚度 >180 mm（用于通过膨胀螺栓固定）；平整度 <5 mm/m
温度	操作温度 +5°C 至 +30°C（控制柜）
湿度	相对湿度，最高 95%
噪音水平	< 77 dB (A) ISO/DIS 11201

导轨
长度	最长可达 30 m
可连接机床数量	最多 20 台
导轨轴速度	最大 1.2 m/s
地面要求	混凝土质量 C20/25；厚度 >180 mm（用于通过膨胀螺栓固定）；平整度 <4 mm/m

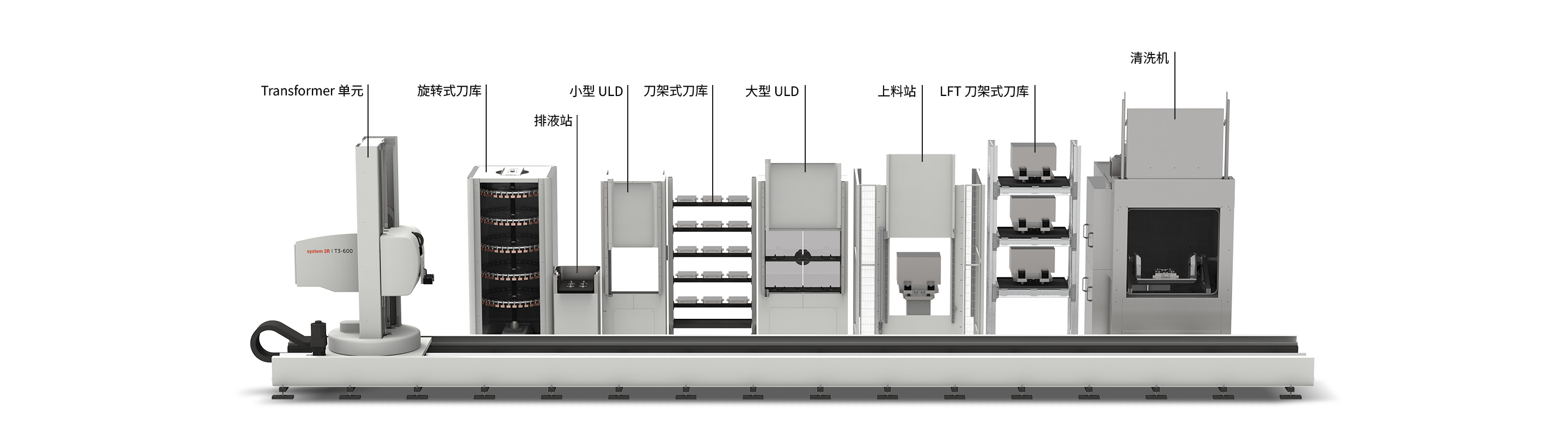

配件
旋转式刀库	开放式或封闭式
刀架式刀库	整排或半排
LFT 刀库	最多 4 层，可承重全载
上料与准备站	上料柱（小/大）、上料站（ULD 小/大）、索引选项、准备选项
AMR 站位	带升降装置的停靠站
干燥站	用于线切割 EDM（根据集成功能进行流体吹干及空气干燥）
排液站	用于 EDM，带介电液回泵功能
清洗机	1 或 2 个槽，小型或大型

技术规格 – 刀库

配置

刀库有两种基本类型：刀架式和旋转式。

每个刀库单元由若干层架组成（具体层数取决于所加工工件的高度）。

旋转式刀库
刀具类型	位置数*	尺寸（mm）(in)
Dynafix	4 5	320 x 320 (12.5 x 12.5) 290 x 290 (11.4 x 11.4)
GPS 240	4 5 6	320 x 320 (12.6 x 12.6) 290 x 290 (11.4 x 11.4) 260 x 260 (10.2 x 10.2)
Macro-Magnum	8 10 12	210 x 210 (8.27 x 8.27) 185 x 185 (7.28 x 7.28) 160 x 160 (6.3 x 6.3)
GPS 120	12	160 x 160 (6.3 x 6.3)
Macro	36	65 x 65 (2.56 x 2.56)

整排式刀库
刀具类型	位置数*	尺寸（mm）(in)
Delphin 400x400	1 2	700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75)
Dynafix	1 2	700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75)
GPS 240	2 3	400 x 400 (15.75 x 15.75) 275 x 275 (10.83 x 10.83)
Macro-Magnum	4 5	210 x 210 (8.27 x 8.27) 170 x 170 (6.7 x 6.7)
Macro 116	6	150 x 150 (5.9 x 5.9)
GPS 79	10	95 x 95 (3.74 x 3.74)
Macro	12	70 x 200 (2.75 x 12.2)

半排式刀库
刀具类型	位置数*	尺寸（mm）(in)
Delphin 498 x 498	1	500 x 500 (19.68 x 19.68)
Dynafix	1	480 x 400 (18.9 x 15.75)
GPS 240	1	480 x 400 (18.9 x 15.75)

LFT 整排式刀库
刀具类型	位置数*	尺寸（mm）(in)
Delphin	1 2	850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5)
Dynafix	1 2	850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5)
GPS 240	1 2	850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5)

LFT 半排式刀库
刀具类型	位置数*	尺寸（mm）(in)
Delphin	1 2	850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7)
Dynafix	1 2	850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7)
GPS 240	1 2	850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7)

* 每层位置数。最大工件高度由层数决定。

可选配旋转式刀库：快速识别扫描。

可选配刀架式刀库：额外层架。从后方上料的门。

技术图纸 (mm)

Transformer T3-600
