Solutions d’automatisation évolutives pour différents types de machines. Les modules standardisés permettent une automatisation flexible tout en restant économique. Êtes-vous prêt à démarrer, ajouter ou étendre votre automatisation ?
Quel que soit votre besoin en automatisation, le Transformer peut être adapté pour répondre à vos exigences : des solutions spécifiques au client.
Comme pour tous les produits System 3R, son architecture ouverte lui permet d’interconnecter et de servir différentes machines.
1. COMMENCER
2. AJOUTER
3. ÉTENDRE
4. ÉVOLUER
Veuillez accepter tous les cookies pour afficher le contenu externe.
Veuillez accepter tous les cookies pour afficher le contenu externe.
Le Transformer T3 existe en 4 modèles : 100/150/200/600 kg. Le T3‑600 peut soulever et manipuler un poids total de 600 kg, incluant la pince, la palette et la pièce.
Le Transformer T3 peut desservir toutes les technologies telles que électroérosion (EDM), électroérosion à fil (WEDM), fraisage, laser, MMT, lavage et rectification.
Le Transformer T3 prend en charge 5 systèmes d’outillage dans le magasin. Il existe 20 systèmes d’outillage différents qui peuvent être préparés dans le magasin.
Conçu pour initier une production permanente, 24 heures sur 24 et 7 jours sur 7. Le Transformer T3 peut également être préparé pour le support AMR (robots mobiles autonomes), afin de gérer la logistique depuis et vers la cellule.
Veuillez accepter tous les cookies pour afficher le contenu externe.
Notre concept Transformer est conçu pour manipuler une grande variété d’outils, allant du petit Macro (54 x 54 mm) au grand DelphinBIG (800 x 800 mm). Les outils d’autres fabricants peuvent également être manipulés.
Dans chaque cellule automatisée, toutes les machines et accessoires disposent de mandrins adaptés pour recevoir les palettes du manipulateur.
La capacité de stockage souhaitée de la cellule automatisée est atteinte en utilisant un nombre approprié de magasins et en adaptant la disposition en conséquence.
| Manipulateur | Details |
| Charge utile (pièce, palette et pince) | 600 kg |
| Course axe Z | 2 000 mm (jusqu’à 800 mm/s) |
| Course axe Z | 1 500 mm (jusqu’à 400 mm/s) |
| Plage axe C | 0‑340° (jusqu’à 90°/s) |
| Pression et débit d’air | 6 bars (±1 bar), 150 l/min |
| Alimentation électrique | Triphasé (200, 230, 400 ou 500 V AC) |
| Fréquence | 50/60 Hz ±1% |
| Consommation électrique | < 4,0 kVA |
| Fusible externe | 20 A, type D |
| Interface électrique | RS‑232 standard – Port parallèle 24 V isolé standard – RS‑422/485 en option |
| Exigences au sol | Béton qualité C20/25 ; épaisseur > 180 mm (fixation par chevilles) ; planéité < 5 mm/m |
| Température | Température de fonctionnement +5 °C à +30 °C (armoire de commande) |
| Humidité | HR max. 95 % |
| Niveau sonore | < 77 dB (A) ISO/DIS 11201 |
| Rail | Détails |
| Longueur | Jusqu’à 30 m |
| Nombre de machines | Jusqu’à 20 |
| Vitesse de l’axe du rail | Max. 1.2 m/s |
| Exigences au sol | Béton qualité C20/25 ; épaisseur > 180 mm (fixation par chevilles) ; planéité < 4 mm/m |

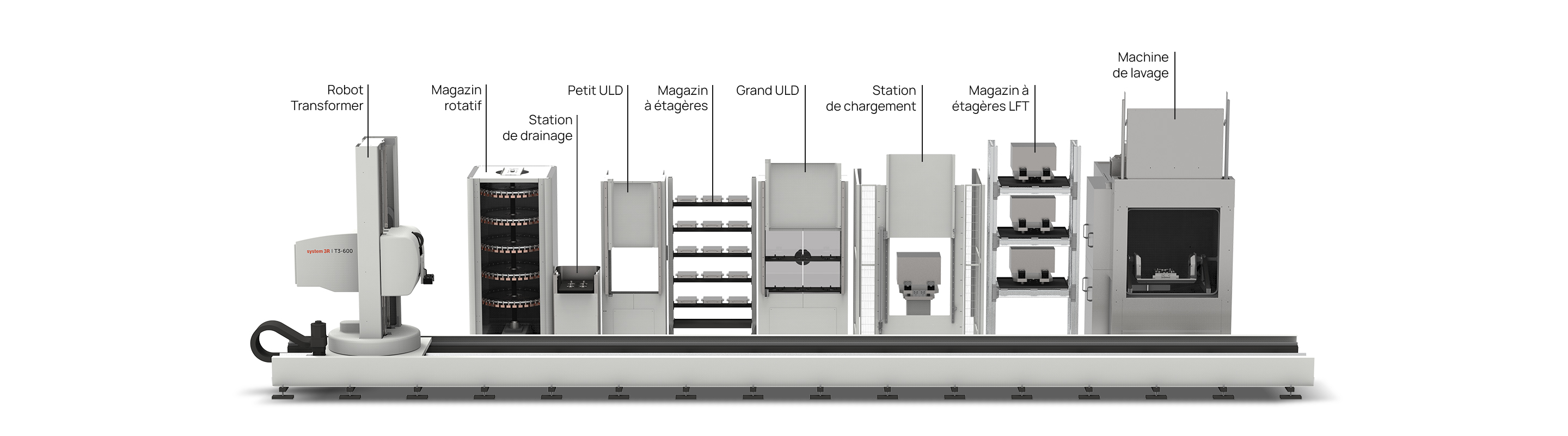

| Accessoires | Détails |
| Magasin rotatif | Ouvert ou fermé |
| Magasin à racks | Complet ou demi-rack |
| Magasin LFT | Jusqu’à 4 niveaux avec poids complet |
| Station de chargement et de préparation | Pilier de chargement (petit/grand), station de chargement (ULD petit/grand), option d’indexation, option de préparation |
| Baie AMR | Station d’accueil avec élévateur |
| Station de séchage | Pour EDM fil (soufflage et séchage à l’air selon fonctions intégrées) |
| Station de vidange | Pour EDM, avec fonction de pompage du diélectrique |
| Machine de lavage | 1 ou 2 cuves, petite ou grande |
Les magasins sont disponibles en deux conceptions de base : rack et rotatif.
Chaque unité de magasin est composée d’un certain nombre d’étagères (déterminé par la hauteur des pièces à manipuler).
| Magazin rotatif | ||
| Outillage |
Positions* | Taille en mm (in) |
| Dynafix |
4 5 |
320 x 320 (12.5 x 12.5) 290 x 290 (11.4 x 11.4) |
| GPS 240 |
4 5 6 |
320 x 320 (12.6 x 12.6) 290 x 290 (11.4 x 11.4) 260 x 260 (10.2 x 10.2) |
| Macro-Magnum | 8 10 12 |
210 x 210 (8.27 x 8.27) 185 x 185 (7.28 x 7.28) 160 x 160 (6.3 x 6.3) |
| GPS 120 |
12 | 160 x 160 (6.3 x 6.3) |
| Macro | 36 | 65 x 65 (2.56 x 2.56) |
| Magasin rack complet | ||
| Outillage | Positions* | Taille en mm (in) |
| Delphin 400x400 |
1 2 |
700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75) |
| Dynafix | 1 2 |
700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75) |
| GPS 240 | 2 3 |
400 x 400 (15.75 x 15.75) 275 x 275 (10.83 x 10.83) |
| Macro-Magnum | 4 5 |
210 x 210 (8.27 x 8.27) 170 x 170 (6.7 x 6.7) |
| Macro 116 | 6 | 150 x 150 (5.9 x 5.9) |
| GPS 79 | 10 | 95 x 95 (3.74 x 3.74) |
| Macro |
12 |
70 x 200 (2.75 x 12.2) |
| Magasin demi-rack | ||
| Outillage |
Position.* | Taille en mm (in) |
| Delphin 498 x 498 | 1 | 500 x 500 (19.68 x 19.68) |
| Dynafix |
1 |
480 x 400 (18.9 x 15.75) |
| GPS 240 |
1 |
480 x 400 (18.9 x 15.75) |
| Magazin rack complet LFT | ||
| Outillage |
Positions.* | Taille en mm (in) |
| Delphin | 1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| Dynafix |
1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| GPS 240 |
1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| Magazin demi-rack LFT |
||
| Outillage |
Positions.* | Taille en mm (in) |
| Delphin | 1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
| Dynafix |
1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
| GPS 240 |
1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
* Positions par niveau. La hauteur maximale des pièces est déterminée par le nombre de niveaux.
Disponible en option avec les magasins rotatifs : scannage rapide ID.
Disponible en option avec les magasins à racks : étagères supplémentaires. Porte pour chargement par l’arrière.
*Type de rail : Standard
**Type de rail : Renforcé
