Skalierbare Automationslösungen für verschiedene Maschinentypen. Standardisierte Module ermöglichen eine kosteneffiziente und zugleich flexible Automatisierung. Sind Sie bereit, Ihre Automatisierung zu starten, zu erweitern oder auszubauen?
Ganz gleich, welche Automatisierungsanforderungen bestehen – der Transformer kann individuell an Ihre Bedürfnisse angepasst werden: kundenspezifische Lösungen.
Wie bei allen System-3R-Produkten ermöglicht die offene Architektur die Verbindung und Zusammenarbeit mit verschiedenen Maschinen.
1. STARTEN
2. HINZUFÜGEN
3. ERWEITERN
4. WEITERENTWICKELN
Bitte akzeptieren Sie alle Cookies um den externen Inhalt zu sehen.
Bitte akzeptieren Sie alle Cookies um den externen Inhalt zu sehen.
The Transformer T3 exist in 4 models. 100/150/200/600 kg. The T3-600 can lift and handle a Total weight of 600 kg including gripper, pallet and workpiece.
Der Transformer T3 kann alle Technologien bedienen, zum Beispiel EDM, WEDM, Fräsen, Laser, CMM, Waschen und Schleifen.
Der Transformer T3 unterstützt 5 Spannsysteme im Magazin.
Es gibt 20 verschiedene Spannsysteme, die im Magazin vorbereitet werden können.
Richten Sie eine zusätzliche Schicht ein und stellen Sie sicher, dass Sie rund um die Uhr produzieren. Der Transformer T3 kann auch für AMR-Unterstützung vorbereitet werden, um die Logistik von und zur Zelle zu übernehmen (Autonomer Mobiler Roboter).
Bitte akzeptieren Sie alle Cookies um den externen Inhalt zu sehen.
Unser Transformer-Konzept ist darauf ausgelegt, eine große Vielzahl an Werkzeugen zu handhaben – von den kleinen Macro-Systemen (54 × 54 mm) bis hin zu den großen DelphinBIG-Systemen (800 × 800 mm). Auch Werkzeuge anderer Hersteller können verwendet werden.
In jeder Automationszelle sind alle Maschinen und Zubehörteile mit Spannfuttern ausgestattet, die für das Aufnehmen von Paletten durch den Manipulator geeignet sind.

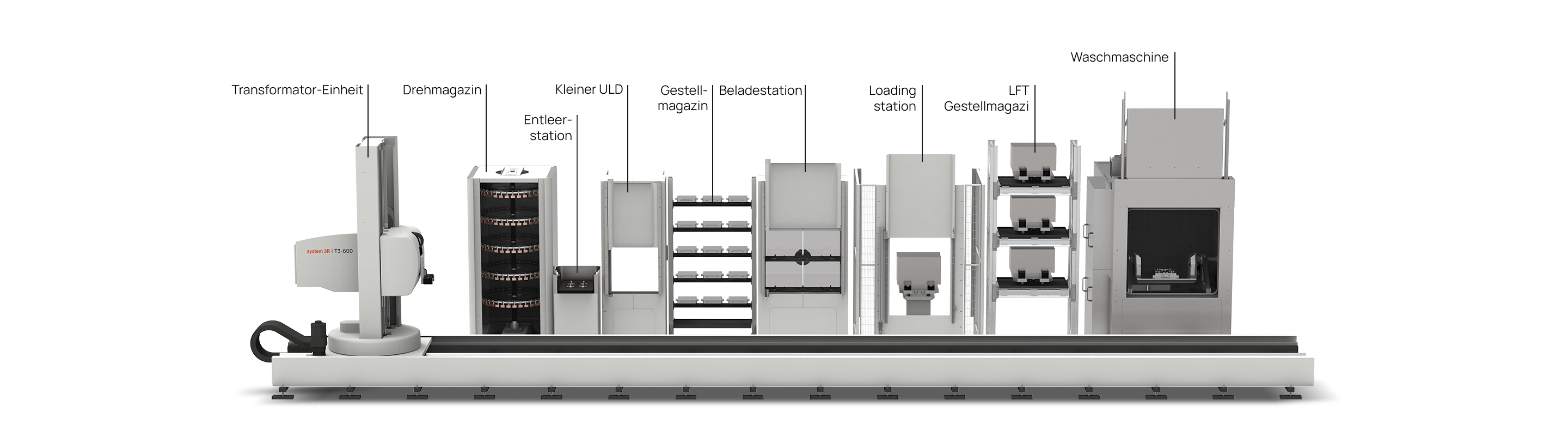

Die gewünschte Speicherkapazität der Automationszelle wird erreicht, indem eine passende Anzahl von Magazinen verwendet und das Layout entsprechend angepasst wird.
| Manipulator | |
| Nutzlast (Werkstück, Palette und Greifer) | 600 kg |
| Z-Achsenreichweite | 2,000 m (bis zu 800 mm/s) |
| Z-Achsenreichweite | 1,500 m (bis zu 400 mm/s) |
| C-Achsenbereich | 0-340 ° (bis zu 90 °/s) |
| Luftdruck und Durchfluss | 6 bars (± 1 bar), 150 l/min |
| Leistungsaufnahme | Dreiphasig (200, 230, 400 or 500 V AC |
| Frequency | 50/60 Hz ±1% |
| Power consumption | <4,0 kVA |
| Externe Sicherung | 20 Ampere, Typ D |
| Elektrische Schnittstelle | RS-232 Standard - Parallelschnittstelle 24V isoliert Standard - RS-422/485 option |
| Bodenanforderungen | Betonqualität , C20/25; thickness, > 180 mm dick (für Verankerung geeignet); Ebenheit, < 5 mm/m |
| Temperatur | Betriebstemperatur +5 °C bis +30 °C (Steuerschrank) |
| Luftfeuchtigkeit | RH, max. 95% |
| Geräuschpegel | < 77 dB (A) ISO/DIS 11201 |
| Schiene | |
| Länge | Bis zu 30m |
| Anzahl Maschinen | Bis zu 20 |
| Schienengeschwindigkeit | Max. 1.2 m/s |
| Bodenanforderungen | Betonqualität C20/25, Dicke über 180 mm (für Verankerung geeignet), Ebenheit unter 4 mm/m |
| Accessories | |
| Drehmagazin | Offen oder geschlossen |
| Gestellmagazin | Voll oder halb |
| LFT Magazin | Bis zu 4 Ebenen bei voller Belastung |
| Belade und Vorbereitungsstation | Beladesäule (klein/groß), Beladestation (ULD klein/groß), Option für Indexierung, Option für Vorbereitung |
| AMR-Bereich | Dockingstation mit Hebeeinrichtung |
| Trocknungsstation | Für Drahterodieren (Flüssigkeitsabblasung und Lufttrocknung gemäß integrierter Funktionen) |
| Ablassstation | Für Erodiermaschinen, mit Rückpumpfunktion für die Dielektrikumsflüssigkeit |
| Waschmaschine | 1 oder 2 Tanks, klein oder groß |
Magazine sind in zwei Grundausführungen erhältlich: Gestellmagazin und Drehmagazin.
Jede Magazineinheit besteht aus einer bestimmten Anzahl von Ablagen (abhängig von der Höhe der jeweiligen Werkstücke).
| Drehmagazin | ||||
| Werkzeugsystem | Positionen* | Werkzeugsystem | Positionen | Größe in mm (Zoll) |
|---|---|---|---|---|
| Dynafix |
4 5 |
Dynafix | 4 | 320 × 320 (12.5 × 12.5) |
| GPS 240 |
4 5 6 |
5 | 290 × 290 (11.4 × 11.4) | |
| Macro-Magnum | 8 10 12 |
GPS 240 | 4 | 320 × 320 (12.6 × 12.6) |
| GPS 120 |
12 | 5 | 290 × 290 (11.4 × 11.4) | |
| Macro | 36 | 6 | 260 × 260 (10.2 × 10.2) | |
| Macro-Magnum | 8 | 210 × 210 (8.27 × 8.27) | ||
| 10 | 185 × 185 (7.28 × 7.28) | |||
| 12 | 160 × 160 (6.3 × 6.3) | |||
| GPS 120 | 12 | 160 × 160 (6.3 × 6.3) | ||
| Macro | 36 | 65 × 65 (2.56 × 2.56) | ||
| Vollgestellmagazin | ||
| Tooling | Positionen* | Größe in mm (Zoll) |
| Delphin 400x400 |
1 2 |
700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75) |
| Dynafix | 1 2 |
700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75) |
| GPS 240 | 2 3 |
400 x 400 (15.75 x 15.75) 275 x 275 (10.83 x 10.83) |
| Macro-Magnum | 4 5 |
210 x 210 (8.27 x 8.27) 170 x 170 (6.7 x 6.7) |
| Macro 116 | 6 | 150 x 150 (5.9 x 5.9) |
| GPS 79 | 10 | 95 x 95 (3.74 x 3.74) |
| Macro |
12 |
70 x 200 (2.75 x 12.2) |
| Halbes Gestellmagazin |
||
| Werkzeugsystem | Pos.* | Größe in mm (Zoll) |
| Delphin 498 x 498 | 1 | 500 x 500 (19.68 x 19.68) |
| Dynafix |
1 |
480 x 400 (18.9 x 15.75) |
| GPS 240 |
1 |
480 x 400 (18.9 x 15.75) |
| LFT Vollgestellmagazin | ||
| Werkzeugsystem | Pos.* | Größe in mm (Zoll) |
| Delphin | 1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| Dynafix |
1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| GPS 240 |
1 2 |
850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5) |
| LFT Halbes Gestellmagazin | ||
| Werkzeugsystem | Pos.* | Größe in mm (Zoll) |
| Delphin | 1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
| Dynafix |
1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
| GPS 240 |
1 2 |
850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7) |
*Positionen pro Ebene. Die maximale Werkstückhöhe wird durch die Anzahl der Ebenen bestimmt.
Optional erhältlich mit Drehmagazinen: Schnelles ID-Scannen.
Optional erhältlich mit Gestellmagazinen: Zusätzliche Ablagen. Tür zum Beladen von hinten.
*Schienentyp: Standard
**Schienentyp: Schwer
