トランスフォーマー T3-100 から T3-600

さまざまな種類の機械に対応可能なスケーラブルオートメーションソリューション
標準化されたモジュールにより、コスト効率が高く柔軟なオートメーションを実現します。
オートメーションを始める、追加する、または拡張する準備はできていますか？

ビジネスを変革する

どのようなオートメーションのニーズにも対応可能で、Transformer はお客様専用のソリューションとして最適にカスタマイズできます。

オープンアーキテクチャ

System 3R のすべての製品と同様に、オープンアーキテクチャにより、さまざまな機械と接続して対応可能です。

オプション
仕様
動画

お客様のニーズに応じて成長

1. 開始

2. 追加

3. 拡張

4. 進化

外部コンテンツを表示するには、すべてのクッキーを受け入れるようにしてください。

600 kg

最大ハンドリング重量 600 kg、ロングストローク 2000 mm

Transformer T3 は 4 つのモデル（100 / 150 / 200 / 600 kg）で展開されています。
T3-600 は、グリッパー、パレット、ワークを含めた総重量 600 kg の持ち上げ・搬送が可能です。

12台の機械

Transformer T3 は最大 12 台のマシンに対応可能

Transformer T3 は、EDM、ワイヤー放電加工（WEDM）、フライス加工、レーザー加工、CMM、洗浄、研削加工など、あらゆる技術のマシンに対応できます。

5台システム

対応可能なツーリングシステム

Transformer T3 はマガジン内で 5 種類のツーリングシステムに対応可能です。
マガジンでは、合計 20 種類のツーリングシステムを準備することができます。

24時間稼働

24時間365日自動化

追加シフトを準備して、24時間365日の生産を確保しましょう。
Transformer T3 は、AMR（自律移動ロボット）対応の準備も可能で、セル間の物流を自動で処理できます。

マガジン

ロータリーマガジン

フルラックマガジン

ハーフラックマガジン

LFT フルラックマガジン

LFT ハーフラックマガジン

外部コンテンツを表示するには、すべてのクッキーを受け入れるようにしてください。

あらゆるニーズに対応するグリッパー

当社の Transformer コンセプトは、幅広いツーリングに対応できるよう設計されています。小型の Macro（54 x 54 mm）から大型の DelphinBIG（800 x 800 mm）まで対応可能です。他社製ツールも取り扱えます。

各オートメーションセルでは、すべてのマシンおよび付属品に、マニピュレーターからパレットを受け取るためのチャックが装備されています。

オートメーションセルで必要な保管容量は、適切な数のマガジンを使用し、レイアウトを調整することで実現可能です。

標準グリッパー

MACRO グリッパー

MACRO WEDM グリッパー

MACRO MAGNUM グリッパー

DELPHIN 498 X 498

パレットグリッパー

PALGRIP

オプショナルグリッパー

ダブルグリッパー

チルトグリッパー

ターングリッパー

仕様

トランスフォーマー T3-600

マニピュレーター
ペイロード（ワークピース、パレット、グリッパー含む）	600 kg
Z軸リーチ	2,000 mm（最大速度 800 mm/s）
Z軸ストローク	1,500 mm（最大速度 400 mm/s）
C軸範囲	0–340°（最大速度 90°/s）
空気圧および流量	6 bar（±1 bar）、150 L/min
電源	三相（200、230、400 または 500 V AC）
周波数	50/60 Hz ±1%
消費電力	<4,0 kVA
外部ヒューズ	20 A、タイプ D
電気インターフェース	標準 RS-232、パラレルポート 24V アイソレート標準、RS-422/485 オプション
床の要件	コンクリート品質 C20/25、厚さ > 180 mm（アンカー固定用）、平坦度 < 5 mm/m
温度	使用温度 +5°C ～ +30°C（制御盤）
湿度	R最大相対湿度 95%
騒音レベル	< 77 dB(A) ISO/DIS 11201

レール
長さ	最大 30 m
最大搭載マシン数	最大 20 台
レール軸速度	最大 1.2 m/s
床の要件	コンクリート品質 C20/25、厚さ > 180 mm（アンカー固定用）、平坦度 < 4 mm/m

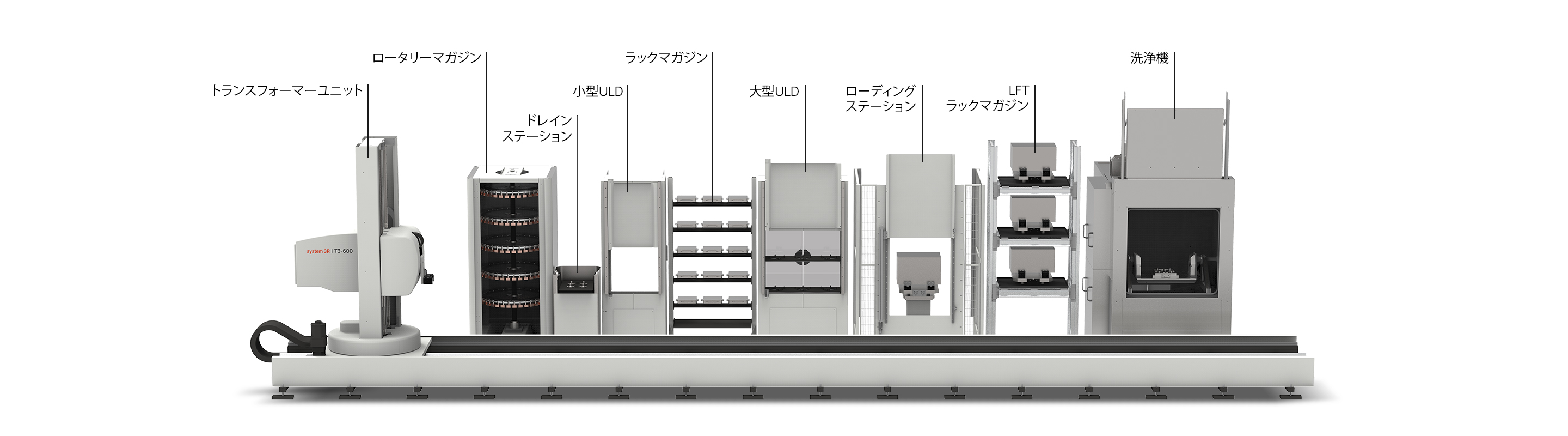

アクセサリー
ロータリーマガジン	開放式または密閉式
ラックマガジン	フルラックまたはハーフラック
LFTマガジン	最大4段、フルウェイト対応
ローディング・準備ステーション	ローディングピラー（小/大）、ローディングステーション（ULD 小/大）、インデックス機能、準備オプション
AMRベイ	リフター付きドッキングステーション
乾燥ステーション	ワイヤーEDM用（統合機能により液体吹き飛ばし・エア乾燥）
ドレインステーション	EDM用、誘電体リターンポンプ機能付き
洗浄機	1または2タンク、小型/大型

仕様 – マガジン

構成

マガジンは、基本的にラック型とロータリー型の 2 種類のデザインがあります。

各マガジンユニットは、複数の棚で構成されており（棚の数は対象ワークの高さによって決まります）。

ロータリーマガジン
ツーリング	ポジション*	サイズ (mm / in)
Dynafix	4 5	320 x 320 (12.5 x 12.5) 290 x 290 (11.4 x 11.4)
GPS 240	4 5 6	320 x 320 (12.6 x 12.6) 290 x 290 (11.4 x 11.4) 260 x 260 (10.2 x 10.2)
Macro-Magnum	8 10 12	210 x 210 (8.27 x 8.27) 185 x 185 (7.28 x 7.28) 160 x 160 (6.3 x 6.3)
GPS 120	12	160 x 160 (6.3 x 6.3)
Macro	36	65 x 65 (2.56 x 2.56)

フルラックマガジン
ツーリング	ポジション*	サイズ (mm / in)
Delphin 400x400	1 2	700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75)
Dynafix	1 2	700 x 500 (27.56 x 19.68) 400 x 400 (15.75 x 15.75)
GPS 240	2 3	400 x 400 (15.75 x 15.75) 275 x 275 (10.83 x 10.83)
Macro-Magnum	4 5	210 x 210 (8.27 x 8.27) 170 x 170 (6.7 x 6.7)
Macro 116	6	150 x 150 (5.9 x 5.9)
GPS 79	10	95 x 95 (3.74 x 3.74)
Macro	12	70 x 200 (2.75 x 12.2)

ハーフラックマガジン
ツーリング	ポジション*	サイズ (mm / in)
Delphin 498 x 498	1	500 x 500 (19.68 x 19.68)
Dynafix	1	480 x 400 (18.9 x 15.75)
GPS 240	1	480 x 400 (18.9 x 15.75)

LFT フルラックマガジン
ツーリング	ポジション*	サイズ (mm / in)
Delphin	1 2	850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5)
Dynafix	1 2	850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5)
GPS 240	1 2	850 x 800 (33.4 x 31.5) 400 x 800 (15.7 x 31.5)

LFT ハーフラックマガジン
ツーリング	ポジション*	サイズ (mm / in)
Delphin	1 2	850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7)
Dynafix	1 2	850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7)
GPS 240	1 2	850 x 550 (33.4 x 21.6) 500 x 500 (19.7 x 19.7)

* 各棚あたりのポジション数。最大ワーク高さは棚の数により決まります。

ロータリーマガジン用オプション：高速IDスキャン機能

ラックマガジン用オプション：追加棚の設置可能。背面からのローディング用ドア付き。

技術図面 (mm)

トランスフォーマー T3-600
